HAIDING WERFTist auf modulare wasserbasierte technische Ausrüstung spezialisiert und entwickelt dieseRapidly Emplaced Bridgefür Hochwasserschutz, Katastrophenhilfe, Notfalltransport, Infrastrukturwiederherstellung und Meerestechnik. Mit standardisierten selbstfahrenden Pontonmodulen kann das System temporäre schwimmende Übergänge von 10 bis über 100 Metern Länge schaffen und bietet so eine praktische Lösung, wenn herkömmliche Transportwege beschädigt oder nicht verfügbar sind.
Artikelzusammenfassung:Wenn Überschwemmungen, Brückenausfälle, beschädigte Straßen oder abgelegene Baustellen den Transport unterbrechen, wird die Wiederherstellung des Zugangs schnell zu einer kritischen betrieblichen Anforderung. Eine modulare schwimmende Brücke kann vorübergehende Konnektivität bereitstellen, ohne auf den dauerhaften Umbau der Infrastruktur warten zu müssen. Durch die Kombination von unabhängigem Antrieb, modularer Verbindung, intelligenter Positionierung, Schwerlastkapazität und flexibler Konfiguration können moderne, schnell einsetzbare Brückensysteme Einsatzfahrzeuge, Rettungsteams, Baumaschinen, Personal und Hilfsgüter auf anspruchsvollen Wasserstraßen unterstützen.
Inhaltsverzeichnis
- Was ist eine schnell verlegte Brücke?
- Warum werden schnell einsetzbare Brücken benötigt?
- Wie funktioniert das Brückensystem?
- Was sind die wichtigsten Leistungsvorteile?
- Wie können Bridge-Konfigurationen ausgewählt werden?
- Wo können schnell einsetzbare Brückensysteme eingesetzt werden?
- Wie werden Festigkeit und Zuverlässigkeit überprüft?
- Wie sollten Käufer einen zuverlässigen Lieferanten auswählen?
- Häufig gestellte Fragen
- Kontaktieren Sie die HAIDING WERFT
Was ist eine schnell verlegte Brücke?

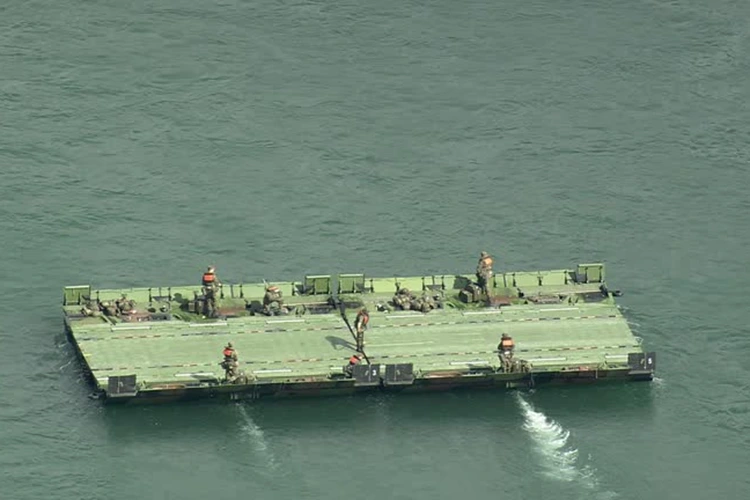

Bei einer Rapidly Emplaced Bridge handelt es sich um ein modulares Wasserüberquerungssystem, das dazu dient, einen vorübergehenden Transportzugang in Situationen zu schaffen, in denen dauerhafte Brücken oder herkömmliche Baumethoden nicht schnell genug reagieren können. Anstatt sich auf eine einzige feste Struktur zu verlassen, verwendet das System standardisierte, angetriebene Module, die entsprechend den Anforderungen einer bestimmten Kreuzung transportiert, positioniert, angeschlossen und betrieben werden können.
Ein typisches System basiert auf standardisierten 10-Meter-Pontonmodulen mit Eigenantrieb. Mehrere Module können zu längeren schwimmenden Brückenstrukturen verbunden werden, während einzelne angetriebene Module auch unabhängig voneinander als Fährplattformen fungieren können.
Dieser Ansatz bietet eine wichtige Kombination vonMobilität, Modularität, Ladekapazität und Bereitstellungsgeschwindigkeit. Dies ist besonders wertvoll, wenn die wasserdurchquerende Infrastruktur unter zeitkritischen Bedingungen wiederhergestellt werden muss.
- Standardisierte modulare Pontonkonstruktion
- Unabhängiger Antrieb und Navigation
- Integrierte Modulverbindungssysteme
- Flexible Brückenlängen
- Fähigkeit zum Schwerlasttransport
- Betriebsmodi für schwimmende Brücken und angetriebene Fähren
Warum werden schnell einsetzbare Brücken benötigt?
Nach Überschwemmungen, extremen Wetterbedingungen, Brückeneinstürzen, Straßenschäden oder anderen Notfällen kann die Verkehrsinfrastruktur innerhalb weniger Minuten nicht mehr verfügbar sein. Obwohl für eine langfristige Wiederherstellung ein dauerhafter Wiederaufbau erforderlich ist, können Notfallteams oft nicht Wochen oder Monate warten, bis die konventionelle Bauweise den Zugang wiederherstellt.
Eine modulare schwimmende Kreuzung bietet eine Zwischenlösung. Es kann eine vorübergehende Transportroute einrichten, während die permanente Infrastruktur repariert oder wieder aufgebaut wird.
Zu den Hauptvorteilen für Notfalldienste und Ingenieurbüros gehören:
- Schnellere Reaktion:Modulare Ausrüstung kann wesentlich schneller eingesetzt werden als der herkömmliche Brückenbau.
- Flexibler Einsatz:Die Anzahl der angeschlossenen Module kann je nach Gewässerbreite angepasst werden.
- Reduzierte Abhängigkeit von externen Geräten:Selbstfahrende Module können sich selbst navigieren und positionieren, ohne vollständig auf Schlepper angewiesen zu sein.
- Mehrzweckbetrieb:Einzelne Module können weiterhin als angetriebene Fährplattformen betrieben werden.
- Vorübergehende Wiederherstellung der Infrastruktur:Notfalltransportwege können wiederhergestellt werden, während die dauerhaften Reparaturen fortgesetzt werden.
Wie funktioniert das Brückensystem?
Das Funktionsprinzip kombiniert unabhängige Stromversorgungsmodule mit einem integrierten Verbindungssystem. Jedes Modul kann zum vorgesehenen Einsatzgebiet navigieren, woraufhin die Einheiten ausgerichtet und miteinander verbunden werden, um eine durchgehende schwebende Struktur zu bilden.
1. Transport und Positionierung des Moduls
Standardisierte Module vereinfachen die Logistik und ermöglichen die Vorbereitung der Ausrüstung auf unterschiedliche Notfallszenarien. Jede angetriebene Einheit kann unabhängig zur gewünschten Kreuzungsstelle navigieren.
2. Automatische Ausrichtung und Verbindung
Nach der Positionierung werden die Module ausgerichtet und durch den integrierten Verbindungsmechanismus gesichert. Intelligente Steuerfunktionen können bei der Positionierung, dem hydraulischen Abgleich, dem Wasserstandsausgleich und der Betriebsüberwachung helfen.
3. Brückenbildung
Sobald sie verbunden sind, bilden mehrere Module eine durchgehende schwimmende Brücke, die für Fahrzeuge, Personal, Ausrüstung und Notfalllogistik geeignet ist.
4. Unabhängiger Fährbetrieb
Wenn eine Vollbrücke nicht erforderlich ist, können einzelne angetriebene Module als Fährplattformen fungieren. Diese Doppelfunktion kann die Geräteauslastung in verschiedenen Phasen einer Notfallreaktion oder eines technischen Projekts verbessern.
Was sind die wichtigsten Leistungsvorteile?
Der Wert einer schnell einsetzbaren Brücke wird nicht allein durch die Einsatzgeschwindigkeit bestimmt. Strukturelle Stabilität, Belastbarkeit, Positionierungsgenauigkeit, Anpassungsfähigkeit an die Umwelt und Haltbarkeit bei wiederholter Verwendung sind gleichermaßen wichtig, wenn Geräte für anspruchsvolle Notfallanwendungen vorgesehen sind.
| Leistungsfaktor | Referenzfähigkeit | Operativer Nutzen |
|---|---|---|
| Modullänge | 10 m standardisiertes Modul | Flexible Systemkonfiguration |
| Brückenlänge | 10 m bis 100 m+ | Anpassbar an verschiedene Wasserstraßen |
| 60 m Konfigurationslast | 60 Tonnen | Unterstützt schwere Rettungs- und Technikfahrzeuge |
| 60 m Bereitstellungszeit | Ungefähr 10–15 Minuten | Schnelle Wiederherstellung des Notfallzugangs |
| Verformung des Decks unter Volllast | Innerhalb von 12 mm | Verbesserte strukturelle Stabilität |
| Positionierungsgenauigkeit | Innerhalb von 5 cm | Effizientere Modulausrichtung |
| Betriebstemperatur | -30°C bis +55°C | Geeignet für verschiedene Klimazonen |
| Sicherheitsfaktor gegen Umkippen | ≥1,6 | Zusätzliche Stabilität unter anspruchsvollen Bedingungen |
Diese Spezifikationen zeigen, warum die modulare Brückentechnologie besonders für die Notfallinfrastruktur nützlich sein kann. Das System ist nicht einfach eine temporäre Plattform; Es verbindet Bautechnik mit Antriebs-, Positionierungs-, Verbindungs- und Steuerungstechnologien.
Wie können Bridge-Konfigurationen ausgewählt werden?
Einer der Hauptvorteile des modularen Brückenbaus ist die Möglichkeit, die Anzahl der Module entsprechend den tatsächlichen Anforderungen vor Ort auszuwählen. Die geeignete Konfiguration sollte die Breite der Wasserstraße, die erwartete Fahrzeuglast, die Umgebungsbedingungen, die Transportanforderungen und die Einsatzziele berücksichtigen.
| Module | Brückenlänge | Nennlast | Typische Bereitstellungszeit | Typische Anwendung |
|---|---|---|---|---|
| 1 | 10 m | 10 Tonnen | 3–5 Min | Kleine Flüsse und Entwässerungskanäle |
| 2 | 20 m | 20 Tonnen | 5–8 Min | Reaktion auf städtische Überschwemmungen |
| 3 | 30 m | 30 Tonnen | 7–10 Min | Mittlere Flussüberquerungen |
| 4 | 40 m | 40 Tonnen | 9–12 Min | Zugang zu Einsatzfahrzeugen |
| 5 | 50 m | 50 Tonnen | 10–14 Min | Reservoir- und Ingenieurprojekte |
| 6 | 60 m | 60 Tonnen | 10–15 Min | Schwere Notfalleinsätze |
| 8 | 80 m | 60 Tonnen | 12–18 Min | Breite Flüsse und große Wasserflächen |
| 10 | 100 m+ | 60 Tonnen | 15–20 Min | Groß angelegte Notfallinfrastruktur |
Für Beschaffungsteams bietet dieser modulare Aufbau auch ein gewisses Maß an zukünftiger Skalierbarkeit. Wenn sich die Projektanforderungen ändern, können zusätzliche Module eingeführt werden, anstatt das gesamte System zu ersetzen.
Wo können schnell einsetzbare Brückensysteme eingesetzt werden?
Hochwasserschutz und Katastrophenhilfe
Überschwemmungen können Gemeinden isolieren, indem sie Straßen beschädigen und herkömmliche Brücken überschwemmen. Ein temporärer schwimmender Übergang kann den Zugang für Rettungsteams, Einsatzfahrzeuge, medizinische Versorgung, Hilfsgüter und technische Ausrüstung ermöglichen.
Notfall-Wasserrettung
Bei Rettungseinsätzen müssen Personal und Ausrüstung möglicherweise Flüsse, Stauseen oder überflutete Gebiete überqueren. Der unabhängige Antrieb ermöglicht es angetriebenen Modulen, Einsatzorte zu erreichen, ohne vollständig auf eine feste Transportinfrastruktur angewiesen zu sein.
Wiederherstellung der Infrastruktur
Nach einem Brückeneinsturz oder einer Straßenbeschädigung kann der temporäre Zugang Baufahrzeugen, Reparaturgeräten, Materialien und Arbeitern dienen, während die dauerhafte Infrastruktur wiederhergestellt wird.
Meeres- und Wassertechnik
Hafenbau, Stauseeprojekte, Wasserschutzarbeiten, Offshore-Technik und Pipeline-Infrastruktur erfordern möglicherweise temporäre Transportwege, die verlegt werden können, wenn sich die Projektbedingungen ändern.
Notfalllogistik und Zivilschutz
Schnell einsetzbare schwimmende Systeme können auch die Notfalllogistik, den strategischen Transport, groß angelegte Rettungseinsätze und andere Situationen unterstützen, die eine schnelle Überquerung des Wassers erfordern.
Wie werden Festigkeit und Zuverlässigkeit überprüft?
Notfallbrückenausrüstung muss nach dem Einsatz eine vorhersehbare Leistung aufrechterhalten. Aus diesem Grund sind Strukturtests und wiederholte Betriebstests wesentliche Bestandteile der Bewertung eines modularen Systems.
Eine standardmäßige 60-Meter-Konfiguration wurde mit einer Nennlast von 60 Tonnen getestet. Während des Volllasttests blieb die maximale vertikale Verformung des Decks innerhalb von 12 mm, ohne bleibende Verformung nach dem Entladen. Das modulare Verriegelungssystem wurde auch wiederholten Verbindungstests unterzogen, ohne dass es zu Lockerungen oder strukturellen Schäden kam.
Zu den weiteren Auswertungen gehörten:
- 72-stündiger Dauertest unter Volllast
- Mehr als 1.000 Auf- und Abbauzyklen
- Hochtemperatur- und Niedertemperaturprüfung
- Umwelttests bei Regen und Windwellen
- Prüfung des Antriebssystems
- Prüfung des Hydrauliksystems
- Elektronische Kontrollprüfung
- Navigations- und Positionierungsüberprüfung
Die intelligente Steuerplattform kann die Lage der Brücke überwachen, eine Anpassung des hydraulischen Gleichgewichts vornehmen, Wasserstandsänderungen ausgleichen, vor Überlastung schützen und bei der Fehlerdiagnose helfen. Bei Positionierungstests wurde eine Ausrichtungsgenauigkeit von 5 cm erreicht.
Wie sollten Käufer einen zuverlässigen Lieferanten auswählen?
Der Kauf einer Notbrücke sollte mehr umfassen als den Vergleich einer einzelnen Tragfähigkeit oder Brückenlänge. Käufer sollten die komplette technische Lösung bewerten, einschließlich struktureller Fertigung, Antrieb, Steuerungssystemen, Einsatzverfahren, Qualitätsprüfung, Anpassung und Kundendienst.
Berücksichtigen Sie beim Vergleich eines chinesischen Herstellers oder internationalen Lieferanten die folgenden Faktoren:
- Modulare Engineering-Fähigkeit:Kann der Lieferant unterschiedliche Brückenlängen und -konfigurationen anbieten?
- Ladeleistung:Wurde die Struktur einer realistischen Belastungsprüfung unterzogen?
- Bereitstellungseffizienz:Kann das System bei geeigneten Standortbedingungen schnell positioniert und montiert werden?
- Navigationsfähigkeit:Sind angetriebene Module in der Lage, sich unabhängig zu bewegen?
- Umweltanpassungsfähigkeit:Ist das System auf die tatsächlichen Wasser- und Klimabedingungen ausgelegt?
- Qualitätskontrolle:Umfasst die Produktion Material-, Schweiß-, Hydraulik-, Elektro-, Navigations- und Endbetriebsinspektionen?
- Anpassung:Kann der Lieferant Brückenlänge, Lastanforderungen, Steuerungen und unterstützende Ausrüstung anpassen?
- Technische Unterstützung:Sind Inbetriebnahme-, Betriebsführungs-, Ersatzteil- und Wartungsdienste verfügbar?
Für bewertende Käufermodulare Pontons, Notfallausrüstung für Wasserüberquerungen oder ähnlichesNotfallrettungsausrüstungDie Auswahl eines Herstellers mit integrierten Engineering- und Produktionskapazitäten kann die Projektkoordination vereinfachen.
Häufig gestellte Fragen
Kann die Brücke ohne Schlepper betrieben werden?
Ja. Jedes angetriebene Modul ist mit einem unabhängigen Antriebssystem ausgestattet, sodass es sich selbst navigieren und positionieren kann, ohne vollständig auf externe Schleppausrüstung angewiesen zu sein.
Wie schnell kann eine 60-Meter-Brücke eingesetzt werden?
Unter geeigneten Betriebsbedingungen kann eine standardmäßige 60-Meter-Konfiguration typischerweise innerhalb von etwa 10–15 Minuten bereitgestellt werden. Die tatsächliche Einsatzzeit hängt von den Wasserbedingungen, der Standortvorbereitung, dem Personal und den Betriebsabläufen ab.
Was ist die maximale Brückenlänge?
Die modulare Konfiguration kann durch den Anschluss zusätzlicher Stromversorgungsmodule auf über 100 Meter erweitert werden. Die endgültige Konfiguration sollte entsprechend der Wasserstraßenbreite, den Lastanforderungen und den Betriebsbedingungen ausgewählt werden.
Wie viel Gewicht kann die Brücke tragen?
Eine standardmäßige 60-Meter-Konfiguration hat eine Nenntragfähigkeit von 60 Tonnen. Je nach Projektanforderungen können verschiedene Konfigurationen ausgewählt werden.
Können einzelne Module als Fähren genutzt werden?
Ja. Einzelne angetriebene Module können unabhängig voneinander als Fährplattformen für Personal, Fahrzeuge, Rettungsausrüstung und Notvorräte betrieben werden, wenn keine komplette Brücke benötigt wird.
Wo kann diese Art von Brücke betrieben werden?
Das System ist für Anwendungen in Flüssen, Seen, Stauseen, Überschwemmungskanälen und flachen Küstengewässern konzipiert, vorbehaltlich projektspezifischer Betriebsbedingungen und technischer Beurteilung.
Welchen Temperaturbereich unterstützt das System?
Der angegebene Betriebstemperaturbereich beträgt ca. -30 °C bis +55 °C. Die endgültige Umweltverträglichkeit sollte entsprechend den spezifischen Projektbedingungen bestätigt werden.
Kann die Brücke individuell angepasst werden?
Ja. HAIDING SHIPYARD kann je nach Projektanforderungen maßgeschneiderte Konfigurationen bereitstellen, die Brückenlänge, Lastanforderungen, Steuerungssysteme und unterstützende Ausrüstung umfassen.
Bietet der Hersteller technischen Support?
Für entsprechende Projekte können technische Beratung, Konfigurationsanleitung, Betriebsunterstützung, Ersatzteilhilfe und Wartungsunterstützung bereitgestellt werden.
Kontaktieren Sie die HAIDING WERFT
Wenn Überschwemmungen, beschädigte Brücken oder abgelegene technische Bedingungen den normalen Transport unterbrechen, kann ein schnell einsetzbares Wasserüberquerungssystem dazu beitragen, den Zugang wiederherzustellen, während die permanenten Infrastrukturarbeiten fortgesetzt werden. HAIDING SHIPYARD kombiniert modulare Brückenfertigung, selbstfahrende Pontontechnologie, Tragwerksplanung und maßgeschneiderte Konfigurationsdienste, um anspruchsvolle Notfall- und Schiffsanwendungen zu unterstützen.
Wenn Sie ein Hochwasserschutzprojekt, ein Notfalltransportsystem, ein Programm zur Wiederherstellung der Infrastruktur oder eine Meerestechnikanwendung planen,Kontaktieren Sie unsum Ihre erforderliche Brückenlänge, Tragfähigkeit, Wasserstraßenbedingungen, Einsatzziele und Anpassungsbedürfnisse zu besprechen. HAIDING SHIPYARD kann Konfigurationsempfehlungen und technische Lösungen anbieten, die auf Ihr Projekt zugeschnitten sind.
