Schnell verlegte Brücke

Die Rapidly Emplaced Bridge ist ein integriertes Notfallunterstützungssystem auf dem Wasser, das für Situationen entwickelt wurde, in denen die herkömmliche Transportinfrastruktur dringende betriebliche Anforderungen nicht erfüllen kann.

Überschwemmungskatastrophen, Brückenausfälle, Straßenunterbrechungen und abgelegene Ingenieurprojekte erfordern häufig temporäre Wasserüberquerungslösungen, die schnell eingesetzt werden können und zuverlässig funktionieren. Im Gegensatz zu herkömmlichen schwimmenden Brücken, die auf Schlepper, Kräne und große Installationsteams angewiesen sind, vereint dieses System Antriebs-, Positionierungs-, Verbindungs- und Tragfunktionen in jedem unabhängigen Modul.

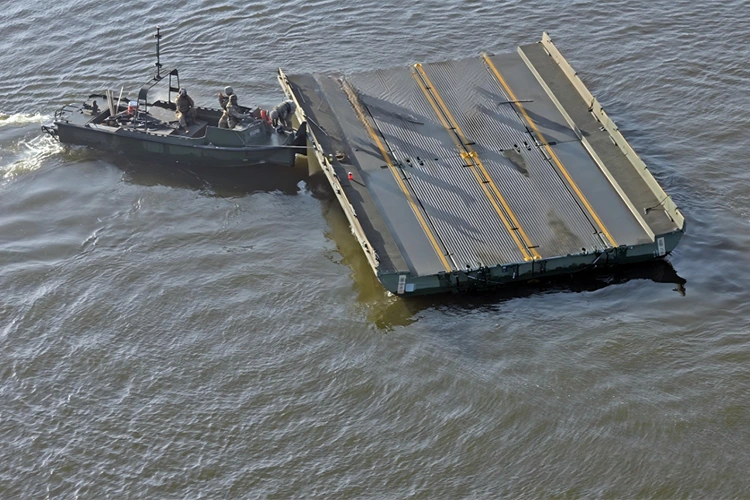

Die Brücke besteht aus standardisierten 10-Meter-Pontonmodulen mit Eigenantrieb. Je nach Kreuzungsentfernung und betrieblichen Anforderungen können mehrere Einheiten verbunden werden, wodurch schwimmende Brückenkonstruktionen entstehen, die von kleinen Kanälen bis hin zu großen Wasserstraßen mit einer Länge von mehr als 100 Metern reichen.

Jedes Modul verfügt über eine unabhängige Navigation, sodass es sich direkt zum vorgesehenen Einsatzgebiet bewegen kann. Nach der Positionierung werden die Module ausgerichtet und durch ein integriertes Verbindungssystem zu einer stabilen schwimmenden Brücke verriegelt.

Wenn keine komplette Brückenstruktur erforderlich ist, können einzelne angetriebene Module auch als Fähreinheiten für den Transport von Personal, Rettungsausrüstung, Fahrzeugen und Notfallmaterialien eingesetzt werden.

Hauptmerkmale

1. Standardisiertes modulares Ponton-Design

Der modulare Aufbau bietet mehrere praktische Vorteile:

· Flexible Konfiguration von 10 m bis 100 m+

· Vereinfachter Transport und Lagerung

· Schnellere Montage vor Ort

· Einfachere Wartung und Austausch

· Erweiterbare Kapazität für zukünftige Anforderungen

Dieses Design ermöglicht es Notfallorganisationen und Ingenieurunternehmen, Ausrüstung vorzubereiten, die sich an unterschiedliche Betriebsumgebungen anpassen lässt.

2. Unabhängiges selbstfahrendes Navigationssystem

Das selbstfahrende Design verbessert:

· Bereitstellungsgeschwindigkeit

· Positionierungsgenauigkeit

· Betriebliche Flexibilität

· Reaktionseffizienz

Wenn kein Brückenbau erforderlich ist, können einzelne Module weiterhin unabhängig voneinander als angetriebene Fährplattformen betrieben werden.

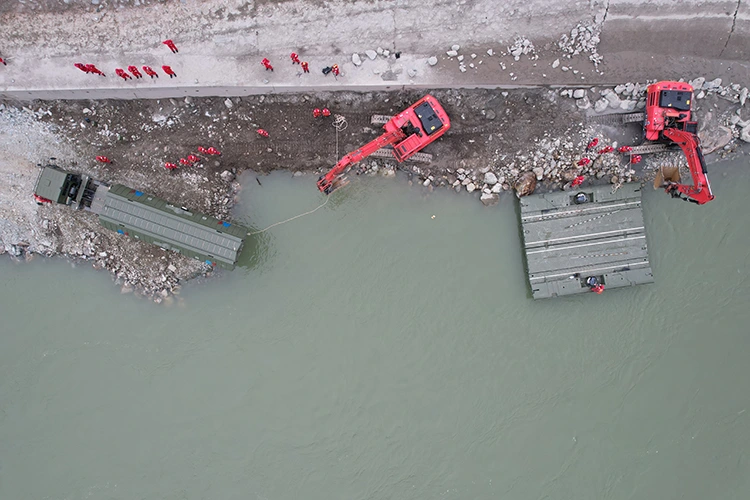

3. Schnelle Bereitstellung für Notfalleinsätze

Notfallsituationen erfordern Ausrüstung, die schnell transportiert und installiert werden kann.

Eine standardmäßige 60-Meter-Brückenkonfiguration kann unter geeigneten Betriebsbedingungen in der Regel innerhalb von 10–15 Minuten bereitgestellt werden.

Aufgrund dieser schnellen Reaktionsfähigkeit eignet sich das System für:

· Hochwasserrettungseinsätze

· Notfallbeförderung

· Katastrophenhilfelogistik

· Vorübergehende Wiederherstellung der Infrastruktur

4. Tragfähigkeit für schwere Lasten

Das Brückensystem ist mit einem hochfesten Strukturrahmen ausgestattet, der die Lasten auf die verbundenen Module verteilt und gleichzeitig die Stabilität des Decks gewährleistet.

Eine standardmäßige 60-Meter-Brückenkonfiguration bietet:

· Nennlastkapazität: 60 Tonnen

· Fähigkeit zum Überqueren schwerer Geräte

· Stabile Fahrzeugtransportleistung

Während der Strukturprüfung wurde die maximale Verformung des Brückendecks unter Volllast auf 12 mm kontrolliert, ohne bleibende Verformung nach der Entlastung.

Diese zuverlässige Lastleistung unterstützt Anwendungen, die den kontinuierlichen Transport schwerer Rettungs- und Technikausrüstung erfordern.

5. Anpassungsfähigkeit an komplexe Wasserumgebungen

Notfalleinsätze finden häufig unter unvorhersehbaren Umweltbedingungen statt.

Die Rapidly Emplaced Bridge ist für den Betrieb in folgenden Bereichen konzipiert:

· Flüsse

· Seen

· Reservoirs

· Hochwasserkanäle

· Küstenflaches Wasser

Das System unterstützt Betriebstemperaturen von:

-30°C bis +55°C

Leistungstests bestätigten den stabilen Betrieb unter:

· Wasserströmungsgeschwindigkeiten bis zu 2,8 m/s

· Kurzzeitiger Widerstand bis zu 3,0 m/s

· Windbedingungen bis Stärke 6

· Wellenhöhen ca. 0,5 m

Ein intelligentes Ballastanpassungssystem hilft dabei, Wasserstandsänderungen auszugleichen und verbessert die Stabilität bei wechselnden Betriebsbedingungen.

6. Duale Betriebsmodi

Das Brückensystem bietet zwei Betriebsmodi innerhalb einer Plattform.

Floating-Bridge-Modus

Mehrere Module können zu einer temporären schwimmenden Brücke verbunden werden für:

· Fahrzeugtransport

· Personalbewegung

· Ausrüstungstransfer

· Notfalllogistik

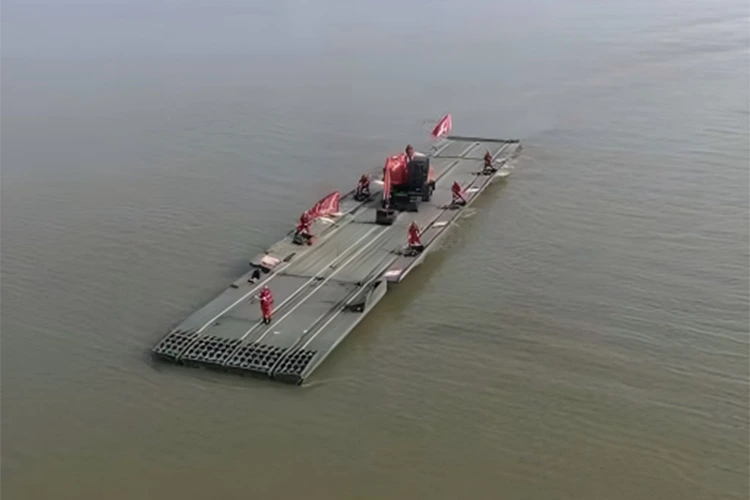

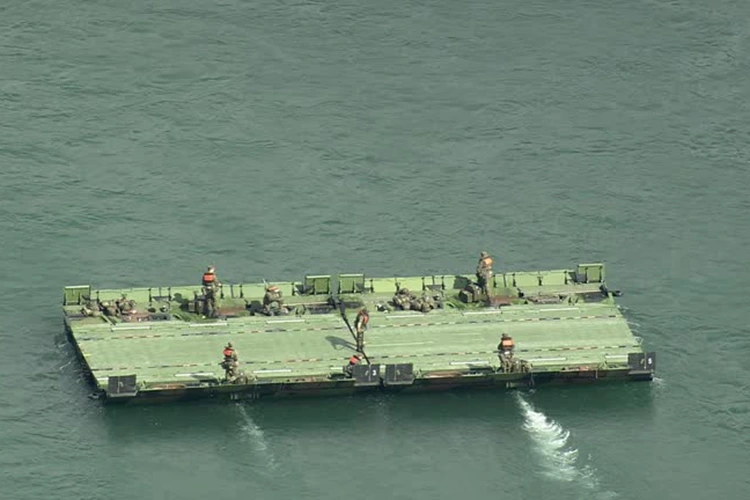

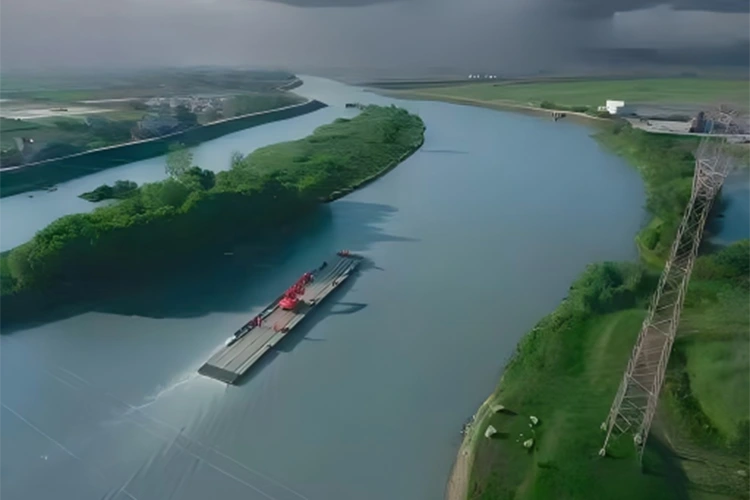

Modus „Angetriebene Fähre“.

Einzelne Stromversorgungsmodule können unabhängig voneinander betrieben werden für:

· Flussüberquerung

· Rettungstransport

· Lieferung von Lieferungen in abgelegene Gebiete

Dieses Doppelfunktionsdesign verbessert die Geräteauslastung und ermöglicht es dem Bediener, je nach Standortbedingungen die am besten geeignete Methode auszuwählen.

Technische Leistungs- und Zuverlässigkeitstests

Strukturelle Festigkeits- und Belastungsprüfung

Eine standardmäßige 60-Meter-Modulbrückenkonfiguration wurde unter einer Nennlast von 60 Tonnen getestet, um die strukturelle Stabilität beim Schwerlasttransport zu bewerten.

Im Volllastbetrieb blieb die maximale vertikale Verformung des Brückendecks bei 12 mm und nach der Entlastung trat keine bleibende Verformung auf.

Das modulare Verriegelungssystem überstand wiederholte Verbindungstests ohne Lockerung oder strukturelle Schäden und gewährleistete so eine zuverlässige Leistung über mehrere Einsatzzyklen hinweg.

Ein Kippsicherheitsfaktor von ≥1,6 sorgt für zusätzliche Stabilität bei schweren Lasten und Seitenwellenaufprallbedingungen.

Diese Testergebnisse belegen die Fähigkeit der Brücke, Rettungsfahrzeuge, technische Maschinen und Notfalltransportanforderungen zu unterstützen.

Dauerbetriebs- und Haltbarkeitstests

Bei längeren Rettungs- und Bergungseinsätzen muss die Notfallausrüstung einsatzbereit bleiben.

Das komplette Brückensystem erfolgreich abgeschlossen:

· 72-Stunden-Dauerbetriebstest unter Volllast

· Mehr als 1.000 Auf- und Abbauzyklen

· Hochtemperatur- und Niedertemperaturprüfung

· Regen- und Windwellen-Umgebungstests

Während dieser Auswertungen blieben das Antriebssystem, das Hydrauliksystem und das elektronische Steuerungssystem stabil im Betrieb.

Das langlebige Design reduziert den Wartungsaufwand und verbessert die Geräteverfügbarkeit während des langfristigen Feldeinsatzes.

Intelligente Steuerungs- und Positionierungsleistung

Eine effiziente Bereitstellung hängt von einer genauen Positionierung und einer zuverlässigen Modulverbindung ab.

Jedes angetriebene Modul integriert eine intelligente Steuerungsplattform, die die Betriebsbedingungen überwacht und Bediener bei der Navigation und Montage unterstützt.

Das System bietet:

· Echtzeitüberwachung der Brückenlage

· Automatische hydraulische Balance-Einstellung

· Wasserstandsausgleich

· Überlastschutz

· Fehlerdiagnosefunktionen

Bei Positionierungstests erreichte das System eine Ausrichtungsgenauigkeit von 5 cm, was dazu beitrug, die manuelle Anpassungszeit zu reduzieren und die Montageeffizienz zu verbessern.

Modulare Konfigurationsoptionen

Die Rapidly Emplaced Bridge verwendet standardisierte Stromversorgungsmodule, sodass Kunden je nach Wasserbreite, Verkehrsanforderungen und Betriebsbedingungen geeignete Brückenlängen auswählen können.

Jede Konfiguration bietet die folgenden Kernvorteile:

· Unabhängige Navigation

· Schnelle Bereitstellung

· Schwerlasttransport

· Modulare Erweiterungsfähigkeit

Dieser modulare Ansatz ermöglicht es Unternehmen, die Brückenkapazität entsprechend zukünftiger Betriebsanforderungen zu erweitern, ohne vorhandene Ausrüstung zu ersetzen.

Hauptanwendungen

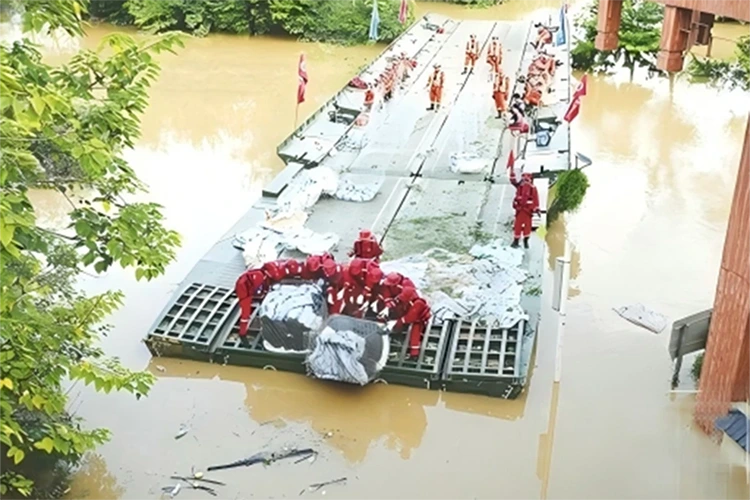

Hochwasserschutz und Katastrophenhilfe

Bei Überschwemmungen und extremen Wetterereignissen können beschädigte Straßen und überflutete Brücken Gemeinden isolieren und Notfallmaßnahmen verzögern.

Die modulare angetriebene Pontonbrücke bietet temporären Transportzugang für:

· Rettungsteams

· Einsatzfahrzeuge

· Medizinische Versorgung

· Hilfsmaterialien

· Technische Ausrüstung

Seine schnelle Einsatzfähigkeit hilft bei der Wiederherstellung von Verkehrsverbindungen in kritischen Reaktionszeiten.

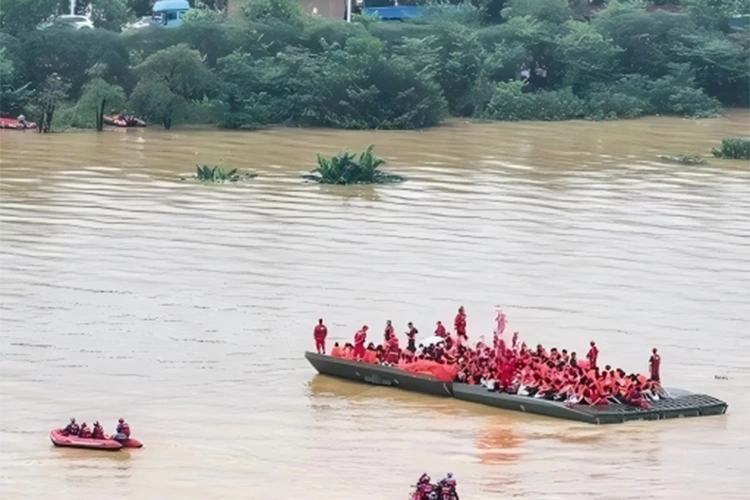

Notfall-Wasserrettung

Das System bietet eine stabile Wasserdurchquerungsfähigkeit für Rettungseinsätze in Flüssen, Stauseen und überschwemmten Gebieten.

Es unterstützt:

· Personenevakuierung

· Transport von Rettungsausrüstung

· Notversorgungslieferung

· Vorübergehende Zugangseinrichtung

Das selbstfahrende Design verbessert die Mobilität, wenn herkömmliche Transportwege nicht verfügbar sind.

Wiederherstellung der Infrastruktur

Nach Brückeneinstürzen, Straßenschäden oder Naturkatastrophen nimmt der Wiederaufbau dauerhafter Infrastruktur oft viel Zeit in Anspruch.

Die modulare schwimmende Brücke bietet eine vorübergehende Transportlösung während dauerhafter Reparaturen.

Es kann unterstützen:

· Baufahrzeuge

· Ausrüstung reparieren

· Materialtransport

· Belegschaftsbewegung

Unterstützung im Bereich Schiffstechnik

Schiffsbauprojekte erfordern häufig flexible temporäre Transportsysteme.

Die Brücke kann Vorgänge im Zusammenhang mit Folgendem unterstützen:

· Hafenbau

· Reservoirprojekte

· Offshore-Engineering

· Wasserschutzprojekte

· Pipeline- und Energieinfrastruktur

Sein modularer Aufbau ermöglicht eine Verlagerung entsprechend sich ändernden Projektanforderungen.

Zivilschutz und Notfallmobilität

Die Kombination aus schnellem Einsatz, unabhängiger Navigation und Schwerlastfähigkeit macht das System für Notfallmobilitätseinsätze geeignet, die eine schnelle Wasserdurchquerungsfähigkeit erfordern.

Zu den Anwendungen gehören:

· Zivilschutzeinsätze

· Notfalllogistik

· Strategische Transportunterstützung

· Groß angelegte Rettungsmissionen

Warum sollten Sie sich für die Werft Haiding entscheiden?

Die Auswahl eines Notbrückenlieferanten erfordert mehr als die Bewertung der Produktspezifikationen. Fertigungskapazität, technische Unterstützung, Anpassungsfähigkeit und langfristiger Service sind gleichermaßen wichtige Faktoren.

HAIDING SHIPYARD ist auf die Entwicklung und Herstellung modularer Wasserausrüstung spezialisiert und bietet integrierte Lösungen für Notfallmaßnahmen, Hochwasserschutz, Transportwiederherstellung und Anwendungen im Schiffsbau.

Von der strukturellen Fertigung bis zur Systemintegration folgt jedes Brückenmodul standardisierten Herstellungsverfahren, um eine gleichbleibende Leistung und einen zuverlässigen Betrieb zu gewährleisten.

Unser Engineering-Team arbeitet mit Kunden zusammen, um die am besten geeignete Konfiguration zu ermitteln, basierend auf:

· Wasserstraßenbreite

· Erforderliche Tragfähigkeit

· Betriebsumgebung

· Bereitstellungsanforderungen

· Transportbedingungen

Unabhängig davon, ob Kunden einzelne angetriebene Module oder komplette schwimmende Brückensysteme benötigen, bietet HAIDING SHIPYARD praktische Lösungen, die auf die tatsächlichen Betriebsanforderungen zugeschnitten sind.

OEM- und Anpassungsdienste

Unterschiedliche Projekte erfordern unterschiedliche Brückenkonfigurationen. HAIDING SHIPYARD bietet Anpassungsoptionen, um spezifische Anwendungsanforderungen zu erfüllen.

Qualitätskontrolle

Zuverlässige Notfallausrüstung erfordert eine strenge Fertigungskontrolle.

Jedes modulare Brückensystem wird während des gesamten Produktionsprozesses einer Inspektion unterzogen, einschließlich:

· Rohstoffinspektion

· Inspektion der strukturellen Fertigung

· Schweißqualitätsprüfung

· Überprüfung der mechanischen Montage

· Hydrauliksystemprüfung

· Elektrische Steuerungsprüfung

· Navigationsfunktionstest

· Überprüfung der Ladeleistung

· Endkontrolle des Betriebs

Häufig gestellte Fragen

Kann die Pontonbrücke ohne Schlepper betrieben werden?

Ja. Jedes Modul ist mit einem unabhängigen Antriebssystem ausgestattet, das eine autonome Navigation, Positionierung und Verbindung ohne externe Schleppausrüstung ermöglicht.

Wie lange dauert die Bereitstellung der Brücke?

Die Bereitstellungszeit hängt von der Brückenlänge und den Standortbedingungen ab. Eine standardmäßige 60-Meter-Konfiguration kann unter geeigneten Bedingungen in der Regel innerhalb von 10–15 Minuten fertiggestellt werden.

Was ist die maximale Brückenlänge?

Der modulare Aufbau ermöglicht Brückenkonfigurationen von mehr als 100 Metern durch den Anschluss zusätzlicher Stromversorgungsmodule.

Welche Tragfähigkeit kann die Brücke tragen?

Eine standardmäßige 60-Meter-Konfiguration bietet eine Nennlastkapazität von 60 Tonnen.

Können einzelne Module als Fähren fungieren?

Ja. Einzelne angetriebene Module können für den Personen- und Gerätetransport unabhängig voneinander betrieben werden.

In welchen Umgebungen kann die Brücke betrieben werden?

Das System eignet sich für Flüsse, Seen, Stauseen, Überschwemmungskanäle und flache Küstengewässer.

Welchen Temperaturbereich unterstützt es?

Der Betriebstemperaturbereich liegt zwischen -30°C und +55°C.

Kann die Brücke individuell angepasst werden?

Ja. HAIDING SHIPYARD bietet individuelle Anpassungen für Brückenlänge, Lastanforderungen, Steuerungssysteme und unterstützende Ausrüstung.

Bieten Sie technischen Support?

Ja. Es stehen technische Beratung, Bedienungsanleitung, Ersatzteilunterstützung und Wartungsunterstützung zur Verfügung.
