Wie kann ein Propellerschlepper mit steuerbarer Steigung die Schleppeffizienz und die Manövrierfähigkeit im Hafen verbessern?

Ein Verstellpropellerschlepper verwendet einen Verstellpropeller (CPP), um den Antriebsschub kontinuierlich anzupassen, indem er den Winkel seiner Propellerblätter ändert. Diese Konstruktion ermöglicht es dem Bediener, effizient zwischen Schlepp-, Reise-, Standby-, Schiebe- und anderen Betriebsbedingungen zu wechseln und dabei eine geeignete Motordrehzahl beizubehalten. Die Lösung von Haiding Shipbuilding umfasst eine hydraulische Neigungsverstellung, eine Brückenfernsteuerung, eine SPS-integrierte Steuerung, einen verstärkten Rumpfschutz, eine korrosionsbeständige Behandlung und anpassbare Leistungskonfigurationen von 500 bis 8000 PS. Abhängig von der gewählten Konfiguration kann der Schlepper 30–120 Tonnen Pfahlzug leisten und anspruchsvolle Hafen-, Küsten-, Offshore- und Notfalleinsätze unterstützen.

Inhaltsverzeichnis

1. Was ist ein Verstellpropellerschlepper?
2. Wie funktioniert das CPP-Antriebssystem?
3. Was sind die wichtigsten technischen Merkmale?
4. Welche Leistungsvorteile können Betreiber erwarten?
5. Was sind die wichtigsten Spezifikationen?
6. Wo kann dieser Schlepper eingesetzt werden?
7. Wie sollten Käufer den richtigen Schlepper auswählen?
8. Wie können Wartung und Servicezuverlässigkeit verbessert werden?
9. Häufig gestellte Fragen
10. Abschluss

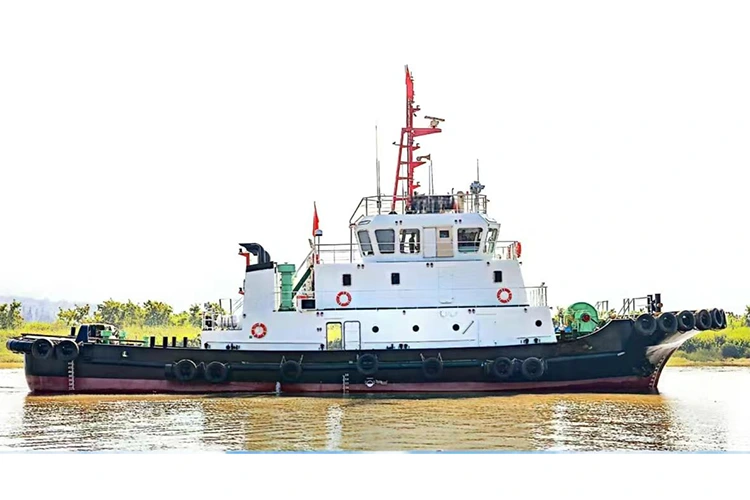

Was ist ein Verstellpropellerschlepper?

Ein Verstellpropellerschlepper ist ein Schiffsschlepper, der mit einem Verstellpropeller ausgestattet ist. Im Gegensatz zu einem herkömmlichen Festpropeller ermöglicht ein CPP-System die Änderung des Propellerblattwinkels, während der Hauptmotor in einem geeigneten Drehzahlbereich weiterläuft.

Der grundlegende Zweck ist einfach: Dem Bediener eine direktere Kontrolle über den Schub zu geben. Anstatt sich hauptsächlich auf Änderungen der Motordrehzahl oder mechanische Umkehranordnungen zu verlassen, passt das CPP-System die Blattneigung an, um den Schub zu erhöhen, zu verringern oder umzukehren. Dies macht die Konfiguration besonders nützlich für Schlepper, die häufig zwischen verschiedenen Betriebsbedingungen wechseln.

Laut den Produktinformationen vonHaidinger SchiffbauSein CPP-Schlepper verwendet vier Kernkomponenten: eine Propellernabe, verstellbare Blätter, einen Pitch-Einstellmechanismus und ein hydraulisches Steuersystem. Die Propellerblätter können in einem angegebenen Bereich von etwa -30° bis +30° verstellt werden, während hydraulische Kolben in der Propellernabe die Steigungsverstellung steuern.

Wie funktioniert das CPP-Antriebssystem?

Das Funktionsprinzip eines Verstellpropellers basiert auf der Änderung der Blattgeometrie und nicht auf einer ständigen Änderung der Motordrehzahl. Das hydraulische System bewegt den Pitch-Mechanismus in der Propellernabe, wodurch sich jedes Blatt um seine Achse dreht.

Dieser Prozess ermöglicht es dem Antriebssystem, sich an wechselnde Widerstands- und Schubanforderungen anzupassen. Beim Schleppen kann eine größere positive Steigung einen starken Vorwärtsschub erzeugen. Während der Fahrt kann die Steigung für einen effizienten Vortrieb optimiert werden. Für den Verzögerungs- oder Rückwärtsbetrieb kann die Steigung in Richtung einer negativen Einstellung verschoben werden, ohne dass die Hauptmaschine ihre Drehrichtung umkehren muss.

Haidinger Schiffbau gibt für das Kernsteuerungssystem eine hydraulische Reaktionszeit von maximal einer Sekunde an, während die umfassendere Steuerungskonfiguration eine Reaktionsgeschwindigkeit von bis zu 0,5 Sekunden angibt. Diese Zahlen sollen schnelle Betriebsänderungen und präzises Manövrieren unterstützen.

• Schubeinstellung:Die Steigung der Propellerblätter ändert sich kontinuierlich entsprechend den Betriebsanforderungen.
• Hydraulische Betätigung:Hydraulikkolben treiben den Pitchmechanismus in der Propellernabe an.
• Brückensteuerung:Bediener können den Antrieb direkt von der Brücke aus steuern.
• Motoroptimierung:Der Hauptmotor kann in einem geeigneten Betriebsdrehzahlbereich bleiben.
• Schnelles Rückwärtsfahren:Umgekehrter Schub kann durch Ändern der Propellersteigung statt durch Umkehren der Motordrehung erreicht werden.

Was sind die wichtigsten technischen Merkmale?

Ein kommerzieller Schlepper benötigt mehr als nur Antriebsleistung. Es muss außerdem wiederholten Schlepplasten, Schiffskontakt, Salzwassereinwirkung, wechselnden Wetterbedingungen und intensiven Betriebsplänen standhalten. Aus diesem Grund ist das Antriebssystem nur ein Teil einer vollständigen Schlepperkonfiguration.

Hydraulische Pitch-Steuerung

Der hydraulische Pitch-Mechanismus ermöglicht eine kontinuierliche Kontrolle des Propellerblattwinkels. Dies hilft dem Schlepper, auf unterschiedliche Schubanforderungen zu reagieren, ohne sich ausschließlich auf Änderungen der Motorgeschwindigkeit zu verlassen.

SPS-integrierte Steuerung

Die Produktkonfiguration umfasst ein SPS-integriertes Präzisionssteuerungssystem. Dies unterstützt eine zentralisierte Betriebssteuerung und kann den Umfang der manuellen Anpassungen reduzieren, die bei sich ändernden Arbeitsbedingungen erforderlich sind.

Verstärkter Rumpfschutz

Verstärkte Antikollisionsfender sollen den Schlepper und die umgebenden Strukturen beim Anlegen und im Nahbereich schützen. Der Rumpf ist als hochfester Spezialstahl spezifiziert, wobei auf der Produktseite die Einhaltung der CCS-Anforderungen an Festigkeit und Steifigkeit angegeben ist.

Korrosionsschutzbehandlung für die Schifffahrt

Seeschiffe sind ständig in feuchten und salzhaltigen Umgebungen im Einsatz. Die spezielle Küsten-Korrosionsschutzbeschichtung trägt dazu bei, den Rumpf vor Korrosion zu schützen und unterstützt die langfristige Wartungsfreundlichkeit.

Welche Leistungsvorteile können Betreiber erwarten?

Der Hauptvorteil des CPP-Antriebs ist die betriebliche Flexibilität. Ein Schlepper erledigt im Laufe seines Arbeitstages keine einzige Aufgabe. Es kann vom Standby- in den Schleppbetrieb wechseln, ein großes Schiff beim Anlegen unterstützen, eine Neupositionierung über kurze Distanzen durchführen und später an Notfalleinsätzen teilnehmen.

Durch die Anpassung der Propellersteigung an die aktuellen Betriebsbedingungen kann das System dazu beitragen, die Antriebseffizienz über diese Übergänge hinweg aufrechtzuerhalten. Haiding Shipbuilding gibt an, dass seine CPP-Konfiguration den Kraftstoffverbrauch unter anwendbaren Betriebsbedingungen um etwa 10–15 % senken kann. Der Hersteller gibt außerdem an, dass eine stabile Motorbelastung den Verschleiß reduzieren und den Wartungszyklus verlängern kann.

• Präziseres Schubmanagement beim Schleppen.
• Schnellerer Übergang zwischen Vorwärts- und Rückwärtsschub.
• Bessere Anpassung an Schlepp-, Reise- und Standby-Bedingungen.
• Mögliche Kraftstoffeinsparungsvorteile, wenn der Pitch für die Betriebsbedingungen optimiert wird.
• Reduzierte Abhängigkeit von mechanischen Umkehranordnungen.
• Verbesserte Eignung für Einsätze mit häufig wechselnden Antriebsanforderungen.

Für Betreiber, die Antriebstechnologien vergleichen, ist es wichtig, diese Vorteile zusammen mit Schiffsgröße, Arbeitszyklus, Wasserbedingungen, Motorauswahl, Propellerdurchmesser und erwartetem Pfahlzug zu bewerten, anstatt die Antriebseffizienz anhand einer einzigen Spezifikation zu beurteilen.

Was sind die wichtigsten Spezifikationen?

Die folgenden Spezifikationen fassen die wichtigsten Konfigurationsinformationen zusammen, die für den Haiding Shipbuilding Controlable Pitch Propeller Tug veröffentlicht wurden. Die tatsächlichen Schiffsspezifikationen können je nach Anpassungsanforderungen und Betriebsbedingungen variieren.

Potenzielle Käufer sollten die endgültigen technischen Spezifikationen, Klassifizierungsanforderungen, Motorpaket, Antriebsanordnung und Leistungsziele bestätigen, bevor sie eine Bestellung aufgeben.

Wo kann dieser Schlepper eingesetzt werden?

Ein Verstellantriebssystem ist besonders wertvoll, wenn sich die Betriebsbedingungen häufig ändern. Die Haiding Shipbuilding-Konfiguration ist für verschiedene Marineanwendungen konzipiert.

Hafen und Hafenbetrieb

Schlepper können großen Schiffen beim An- und Auslaufen behilflich sein, Schiffe in Sperrgebieten neu positionieren und kontrollierte Schiebe- oder Schlepphilfe leisten. Eine präzise Schubsteuerung ist besonders nützlich, wenn in der Nähe von Docks, Terminals und anderen Schiffen gearbeitet wird.

Offshore-Engineering

Offshore-Bau- und Energieprojekte können das Schleppen von Bohrplattformen, Arbeitsschiffen, Ausrüstung oder schwimmenden Strukturen erfordern. In den Produktinformationen werden der Transport von Bohrplattformen und das Offshore-Abschleppen als mögliche Einsatzszenarien genannt.

Küstenschleppen

Beim Abschleppen über große Entfernungen an der Küste können sich die Lastbedingungen, das Wetter und der Schiffswiderstand ändern. Durch die einstellbare Steigung kann die Antriebsleistung an veränderte Betriebsbedingungen angepasst werden.

Notfallrettung

Schlepper können auch Notfallmaßnahmen, Brandbekämpfung, Umweltschutz oder Rettungseinsätze unterstützen. Zu den optionalen Konfigurationen gehören externe Feuerlöschsysteme und Geräte zur Ölrettung.

Für zusätzliche Schiffsoptionen können Käufer auch die Schlepperpalette von Haiding Shipbuilding prüfen, einschließlich Konfigurationen mit fester Steigung, vertikalem Heck und Z-Antrieb.

Wie sollten Käufer den richtigen Schlepper auswählen?

Die Auswahl eines kommerziellen Schleppers sollte mit dem tatsächlichen Betriebsprofil beginnen und nicht mit einem allgemeinen PS-Ziel. Eine höhere Motorleistung bedeutet nicht automatisch, dass ein Schiff für eine bestimmte Aufgabe besser geeignet ist.

Vor dem Kauf sollten Käufer Folgendes bewerten:

1. Erforderlicher Pfahlzug:Bestimmen Sie die erforderliche Zugkraft für das größte erwartete Schiff oder die größte Ladung.
2. Betriebsumgebung:Berücksichtigen Sie Hafen-, Küsten-, Offshore-, Binnen- oder Freiwasserbedingungen.
3. Arbeitszyklus:Schätzen Sie, wie oft das Schiff schleppt, kreuzt, schiebt, bereitsteht oder Notfallarbeiten durchführt.
4. Wassertiefe und Manövrierraum:Diese Faktoren beeinflussen den Antrieb und die Lenkkonfiguration.
5. Klassifizierungsanforderungen:Bestätigen Sie die geltenden Klassifizierungsgesellschaften und behördlichen Anforderungen.
6. Wartungsressourcen:Bewerten Sie die Verfügbarkeit von Ersatzteilen, den technischen Support, die Kapazität der Besatzung und die Servicereaktion.
7. Zukünftige Anpassung:Überlegen Sie, ob später möglicherweise zusätzliche Brandbekämpfungs-, Umweltschutz- oder andere Module erforderlich sein könnten.

Ein qualifizierter Hersteller sollte in der Lage sein, diese betrieblichen Anforderungen in eine geeignete Konfiguration von Rumpf, Leistung, Antrieb, Steuerung, Sicherheit und Hilfsausrüstung umzusetzen.

Wie können Wartung und Servicezuverlässigkeit verbessert werden?

Die Zuverlässigkeit des Antriebs wirkt sich direkt auf die Schiffsverfügbarkeit aus. Ein CPP-System enthält mechanische, hydraulische und Steuerungskomponenten, daher sollte die vorbeugende Wartung die gesamte Antriebskette und nicht nur den Propeller abdecken.

• Überprüfen Sie Hydraulikleitungen, Dichtungen und Aktuatoren auf Undichtigkeiten oder ungewöhnlichen Verschleiß.
• Überwachen Sie den Zustand der Propellernabe und des Propellerblatts bei geplanten Inspektionen.
• Überprüfen Sie regelmäßig die Reaktion des Steuerungssystems und die Tonhöhenrückmeldung.
• Überprüfen Sie Rumpfbeschichtungen und Korrosionsschutz in Salzwasserumgebungen.
• Halten Sie wichtige Ersatzteile entsprechend dem Arbeitszyklus des Schiffes bereit.
• Halten Sie die vom Hersteller empfohlenen Inspektions- und Wartungsintervalle ein.
• Führen Sie Betriebsaufzeichnungen, um wiederkehrende Antriebs- oder Steuerungsprobleme zu erkennen.

Haidinger Schiffbau gibt an, dass für seine Kernkomponenten eine zweijährige Garantie gilt und dass der Service-Support lokale Servicestellen und eine 24-Stunden-Reaktion umfasst. Käufer sollten den genauen Leistungsumfang, die Garantiebedingungen, die Ersatzteilvereinbarungen und die Unterstützung bei der Inbetriebnahme im endgültigen Handelsvertrag bestätigen.

Häufig gestellte Fragen

Was ist der Hauptvorteil eines Verstellpropellerschleppers?

Der Hauptvorteil ist der einstellbare Schub. Der Propellerblattwinkel kann geändert werden, ohne die Drehrichtung des Hauptmotors zu ändern, sodass der Schlepper schnell auf unterschiedliche Schlepp-, Manövrier-, Kreuzfahrt- und Standby-Anforderungen reagieren kann.

Welchen Leistungsbereich hat der CPP-Schlepper von Haiding Shipbuilding?

Die veröffentlichte Konfiguration unterstützt einen modularen Leistungsbereich von ca. 500–8000 PS. Die geeignete Leistungsstufe sollte entsprechend der Schiffsgröße, der erforderlichen Pfahlzugkraft, der Betriebsumgebung und dem Arbeitszyklus ausgewählt werden.

Welchen Pfahlzug kann der Schlepper leisten?

Der angegebene Pfahlzugbereich beträgt etwa 30–120 Tonnen, was etwa 294–1176 kN entspricht. Die endgültige Leistung hängt von der Schiffskonfiguration und dem ausgewählten Antriebspaket ab.

Kann ein CPP-Schlepper in engen Hafengewässern eingesetzt werden?

Ja, die Konfiguration ist für den Hafenbetrieb gedacht, der kontrollierten Schub und Manöver erfordert. Die endgültige Manövrierfähigkeit eines Schleppers hängt von seiner vollständigen Antriebs- und Steueranordnung, dem Rumpfdesign, dem Tiefgang und der Betriebsumgebung ab.

Ist der CPP-Schlepper für den Offshore-Schlepp geeignet?

Ja. Als eines der anwendbaren Szenarien wird der Offshore-Abschleppdienst, einschließlich des Bohrplattformtransfers, identifiziert. Käufer sollten bei der Anfrage nach einer Schiffskonfiguration die erwarteten Offshore-Bedingungen und Schlepplasten angeben.

Kann der Schlepper individuell angepasst werden?

Ja. Die veröffentlichten Produktinformationen weisen auf die Unterstützung von Leistungs-Upgrades, zusätzlichen Funktionsmodulen und der Anpassung an spezielle Betriebsumgebungen hin. Je nach Projektanforderungen können auch Brandbekämpfungs- und Ölrettungsgeräte integriert werden.

Abschluss

Ein Propellerschlepper mit steuerbarer Steigung bietet eine flexible Antriebslösung für Schiffseinsätze, bei denen Schubkontrolle, Manövrierfähigkeit und wechselnde Lastbedingungen von entscheidender Bedeutung sind. Die einstellbare Propellersteigung ermöglicht es dem Bediener, die Antriebsleistung zu steuern, ohne die Drehzahl oder Drehrichtung des Hauptmotors ständig zu ändern. Mit einer konfigurierbaren Leistung von 500 bis 8000 PS, einem aufgeführten Pfahlzugbereich von 30–120 Tonnen, SPS-basierter Steuerung, verstärktem Rumpfschutz, Korrosionsschutzbehandlung und optionalen Sicherheits- und Umweltmodulen kann die Haiding Shipbuilding-Lösung für Hafenunterstützung, Küstenschlepp, Offshore-Technik und Notfalleinsätze konfiguriert werden.

Wenn Sie einen Schlepper für einen neuen Hafen, ein Offshore-Projekt, eine Küstenschleppflotte oder eine spezielle Schifffahrtsanwendung evaluieren, definieren Sie zunächst den erforderlichen Pfahlzug, die Arbeitsumgebung, den Arbeitszyklus, die Antriebsanforderungen und die optionalen Funktionen. Arbeiten Sie dann mit einem erfahrenen chinesischen Schlepperhersteller zusammen, um eine Konfiguration zu entwickeln, die dem tatsächlichen Betriebsprofil entspricht. Für technische Spezifikationen, Anpassungsmöglichkeiten, Projektberatung und Angebotsunterstützung,Kontaktieren Sie unsbei Haiding Shipbuilding, um Ihre Anforderungen zu besprechen und eine geeignete Lösung für einen Verstellpropellerschlepper zu erhalten.
