Wenn Offshore-Windprojekte schweres Heben, präzise Turbinenausrichtung und zuverlässigen Betrieb in anspruchsvollen Meeresumgebungen erfordern, ist dieJack Up Windpark-InstallationsplattformausHAIDING WERFTbietet eine maßgeschneiderte Lösung. Diese Hochleistungs-Installationsplattform wurde für große Offshore-Turbinen mit 16 MW und mehr entwickelt und kombiniert einen 800-Tonnen-Schwenkkran, eine automatische hydraulische Nivellierung, einen modularen Transport und eine robuste Schiffskonstruktion, um eine effiziente Windparkinstallation von flachem bis tiefem Wasser zu unterstützen.
Da die Größe und Kapazität von Offshore-Windkraftanlagen immer weiter zunimmt, benötigen Installationsunternehmen Plattformen, die schwerere Gondeln, höhere Türme, größere Komponenten und immer anspruchsvollere Meeresbedingungen bewältigen können. Eine Jack-Up-Windpark-Installationsplattform begegnet diesen Herausforderungen, indem sie ihr Arbeitsdeck auf Stützbeinen über die Meeresoberfläche hebt und so eine stabile Arbeitsumgebung für schweres Heben und präzise Montage schafft.
Die HAIDING SHIPYARD-Lösung ist für ca. 3–100 Meter Wassertiefe ausgelegt, mit Bohrbeinlängen von bis zu 150 Metern, einer Gesamtplattformtragfähigkeit von bis zu 3.000 Tonnen und einem integrierten 800-Tonnen-360°-Schwenkkran. Sein automatisches hydraulisches Nivelliersystem kann eine Nivelliergenauigkeit von etwa ±0,05° erreichen, während die modulare Bauweise den Transport und die Montage wichtiger Komponenten in der Nähe von Projektstandorten ermöglicht.
Inhaltsverzeichnis
- Warum wird die Installation von Offshore-Windkraftanlagen immer schwieriger?
- Was ist eine Jack-Up-Windpark-Installationsplattform?
- Was sind die Hauptmerkmale der Plattform?
- Was sind die wichtigsten technischen Parameter?
- Warum eine Hubplattform anstelle eines Schwimmkrans wählen?
- Wo kann die Plattform genutzt werden?
- Wie verbessert die Modulbauweise die Projektlogistik?
- Wie verbessert die Plattform die Offshore-Hebesicherheit?
- Was sollten Käufer beachten, bevor sie sich für eine Plattform entscheiden?
- Häufig gestellte Fragen
- Abschluss
Warum wird die Installation von Offshore-Windkraftanlagen immer schwieriger?
Die rasante Entwicklung der Offshore-Windenergie hat eine neue Generation von Turbinen mit deutlich höherer Erzeugungsleistung hervorgebracht. Größere Turbinen erfordern schwerere Gondeln, längere Rotorblätter, höhere Türme und anspruchsvollere Installationsverfahren.
Herkömmliche Offshore-Installationsmethoden können immer schwieriger werden, wenn wellenbedingte Schiffsbewegungen die Hebegenauigkeit beeinträchtigen. Bei einem Schwerlasthub können selbst relativ kleine Deckbewegungen die Ausrichtung des Turmabschnitts, die Gondelpositionierung, Fundamentarbeiten und die Handhabung von Komponenten erschweren.
Hier bietet eine selbstfahrende Installationsplattform einen großen technischen Vorteil. Anstatt ständig schwere Hebevorgänge von einem schwimmenden Deck aus durchzuführen, kann sich die Plattform selbst an der Baustelle positionieren, ihre Stützbeine ausfahren, den Rumpf über das Wasser heben und eine vergleichsweise stabile Arbeitsumgebung schaffen.
- Reduzierter Einfluss der wellenbedingten Gefäßbewegung beim Heben
- Verbesserte Arbeitsstabilität für große Turbinenkomponenten
- Höhere Tragfähigkeit für Turbinen der nächsten Generation
- Präzise Plattformnivellierung für die Turbinenmontage
- Anpassungsfähigkeit an unterschiedliche Offshore-Wassertiefen

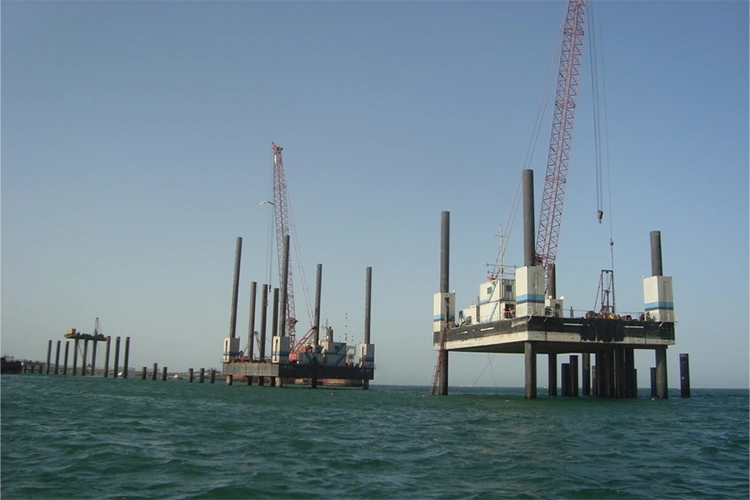

Was ist eine Jack-Up-Windpark-Installationsplattform?
A Jack Up Windpark-Installationsplattformist eine spezialisierte Offshore-Bauplattform, die die Installation von Windkraftanlagen, Fundamentarbeiten, schwere Hebearbeiten und ausgewählte Offshore-Wartungsaktivitäten unterstützt.
Im Gegensatz zu einem herkömmlichen schwimmenden Schiff verfügt die Plattform über vertikal bewegliche Stützbeine, um eine stabile Verbindung mit dem Meeresboden herzustellen. Hydraulische Hebevorrichtungen heben das Arbeitsdeck nach der Positionierung über die Wasseroberfläche. Durch diese Konfiguration können schwere Hebevorgänge von einer stabileren Arbeitsbasis aus durchgeführt werden.
Bei großen Offshore-Windprojekten kann die Plattform mehrere kritische Systeme in einer Arbeitseinheit integrieren, darunter:
- Schwerlast-360°-Schwenkkran
- Hydraulisches Plattformnivellierungssystem
- Stützbein- und Hebesystem
- Geräte zur Handhabung von Windkraftanlagenkomponenten
- Ausrüstung zur Nivellierung und Verfugung des Fundaments
- Echtzeit-Last- und Positionierungsüberwachungssysteme
- Notstrom- und Hebeanlagen
Was sind die Hauptmerkmale der Plattform?
1. Schwerlasthubfähigkeit der 800-Tonnen-Klasse
Der integrierte 360°-Schwenkkran ist mit einer Nennkapazität von bis zu 800 Tonnen und einem maximalen Arbeitsradius von ca. 45 Metern für anspruchsvolle Offshore-Hebearbeiten konzipiert. Die Hubhöhe des Haupthakens kann mindestens 120 Meter erreichen, während der Hilfshaken mindestens 150 Meter erreichen kann.
Durch diese Konfiguration eignet sich die Plattform für die Handhabung großer Turbinenkomponenten, darunter Gondeln mit einem Gewicht von bis zu etwa 600 Tonnen und einzelne Turmabschnitte mit einem Gewicht von bis zu etwa 300 Tonnen.
2. Automatische hydraulische Nivellierung
Bei der Verbindung wichtiger Windkraftanlagenkomponenten kommt es auf Präzision an. Das integrierte hydraulische Nivelliersystem ist darauf ausgelegt, die Plattformausrichtung automatisch aufrechtzuerhalten, mit einer angegebenen Nivelliergenauigkeit von etwa ±0,05°.
Dies trägt dazu bei, eine besser kontrollierte Arbeitsumgebung für die Turminstallation, das Anheben der Gondel, Fundamentarbeiten und andere präzisionsempfindliche Verfahren zu schaffen.
3. Robuste Schiffsstahlkonstruktion
Die Hauptstruktur besteht aus CCSB-Marinestahlblech, während das Deck aus verschleißfestem, modifiziertem Marinestahl bestehen kann. Die Dicke des tragenden Hauptträgers beträgt mindestens 60 mm, bei einer Streckgrenze von mindestens 235 MPa.
4. Modulares und transportables Design
Die Plattform kann in mehrere transportable Abschnitte unterteilt werden. Dieser Ansatz kann den Transport in Regionen vereinfachen, in denen herkömmliche Großschiffbauinfrastrukturen oder Tiefseebauanlagen möglicherweise begrenzt sind.
5. Echtzeitüberwachung und Notfallsysteme
Schweres Heben im Offshore-Bereich erfordert eine kontinuierliche Überwachung. Die Plattform verfügt über Überwachungsfunktionen für Plattformniveau, Hublast, Windgeschwindigkeit und Positionierung. Ein Notstromaggregat, manuelle Hebevorrichtungen und eine Kran-Absturzsicherung sorgen für zusätzliche betriebliche Absicherung.
Was sind die wichtigsten technischen Parameter?
Die folgende Tabelle fasst die wichtigsten Spezifikationen der Jack Up Windpark-Installationsplattform von HAIDING SHIPYARD zusammen.
| Parameterkategorie | Technischer Parameter | Spezifikation |
|---|---|---|
| Plattformabmessungen | Gesamtlänge | Ungefähr 80–100 m |
| Plattformabmessungen | Gesamtbreite | Ungefähr 30–35 m |
| Plattformtiefe | Strukturelle Tiefe | Ungefähr 7,0–8,0 m |
| Spud-Beine | Menge/Typ | 4 / Fachwerktyp |
| Spud-Beine | Beinlänge | 50–150 m |
| Wassertiefe | Anwendbarer Bereich | Ungefähr 3–100 m |
| Kran | Nennkapazität | Bis zu 800 Tonnen |
| Kran | Arbeitsradius | Bis ca. 45 m |
| Kran | Haupthakenhöhe | ≥120 m |
| Kran | Höhe des Hilfshakens | ≥150 m |
| Plattformlast | Gesamttragfähigkeit | Bis zu 3.000 Tonnen |
| Nivellierung | Automatische Nivelliergenauigkeit | Ungefähr ±0,05° |
| Materialien | Hauptbaustahl | CCSB-Marinestahlplatte |
| Sicherheit | Notstromgenerator | 500 kW |
| Korrosionsschutz | Unterwasserschutz | Hochleistungsbeschichtung + kathodischer Schutz |
| Zertifizierung | Anwendbare Klassifizierung | ABS-/CCS-/DNV-Marineplattform-Zertifizierung |
Hinweis: Die tatsächliche Plattformkonfiguration, Tragfähigkeit, Beinlänge, Abmessungen und Zertifizierungsanforderungen sollten entsprechend dem spezifischen Windparkprojekt, dem Turbinenmodell, den Meeresbodenbedingungen und den geltenden Schiffsvorschriften bestätigt werden.
Warum eine Hubplattform anstelle eines Schwimmkrans wählen?
Schwimmende Kranschiffe bieten eine ausgezeichnete Mobilität, aber aufgrund ihrer schwimmenden Natur kann die Bewegung des Decks durch Wellen, Wind und Strömung beeinflusst werden. Bei großen Turbinenkomponenten kann diese Bewegung die Komplexität präziser Hebevorgänge erhöhen.
Eine Jack-up-Konfiguration bietet ein anderes Funktionsprinzip. Sobald die Plattform positioniert und angehoben ist, wird das Arbeitsdeck durch seine Stützbeine gestützt und schwimmt nicht ständig auf der Meeresoberfläche.
| Rücksichtnahme | Jack-Up-Installationsplattform | Konventioneller Schwimmkran |
|---|---|---|
| Arbeitsstabilität | Hohe Stabilität nach dem Aufbocken | Vorbehaltlich der Schiffsbewegung |
| Heben schwerer Komponenten | Entwickelt für große Turbinenkomponenten | Hängt stark von der Schiffsspezifikation ab |
| Plattformnivellierung | Hydraulisches Nivelliersystem | Möglicherweise ist eine dynamische Kompensation erforderlich |
| Große Turbineninstallation | Gut geeignet für schweres Heben in fester Position | Möglicherweise empfindlicher gegenüber den Meeresbedingungen |
| Mobilität | Erfordert Umzugs- und Aufbockarbeiten | Im Allgemeinen sehr mobil |
Die beste Lösung hängt letztendlich von der Projekttiefe, den Meeresbodenbedingungen, den Turbinenspezifikationen, dem Installationszeitplan, dem Wetterfenster, der Transportinfrastruktur und der Gesamtökonomie des Projekts ab.
Wo kann die Plattform genutzt werden?
Eine moderne Jack-Up-Windpark-Installationsplattform kann mehrere Phasen der Offshore-Windkraftentwicklung unterstützen und ist nicht auf eine Hebeaufgabe beschränkt.
Installation einer Offshore-Windkraftanlage
Die Plattform kann die Installation von Turmabschnitten, das Anheben der Gondel, die Positionierung von Turbinenkomponenten und andere schwere Hebevorgänge im Zusammenhang mit großen Offshore-Turbinen unterstützen.
Fundamentnivellierung und Verfugung
Nach der Fundament- oder Pfahlinstallation kann der stabile Deckraum das Nivellieren, Verfugen, den Gerätetransport und die damit verbundenen Bauarbeiten unterstützen.
Wartung von Offshore-Windparks
In geeigneten Projektkonfigurationen kann die Plattform als temporäre Offshore-Unterstützungsbasis für Wartungswerkzeuge, Verbrauchsmaterialien, Ersatzkomponenten und Materialtransfervorgänge dienen.
Offshore-Windprojekte mit großer Kapazität
Mit Konfigurationen, die für Turbinen mit 16 MW und mehr ausgelegt sind, ist die Plattform besonders relevant für Offshore-Windparks der nächsten Generation, bei denen herkömmliche Hebelösungen möglicherweise an Kapazitäts- oder Stabilitätsbeschränkungen stoßen.
Wie verbessert die Modulbauweise die Projektlogistik?
Ein wichtiger Vorteil der modularen Bauweise besteht darin, dass eine große Offshore-Installationsplattform nicht unbedingt als eine riesige Struktur hergestellt und transportiert werden muss.
Die Plattform kann in mehrere Abschnitte unterteilt werden, einschließlich der Hauptplattformstruktur, der Stützbeinabschnitte und des Kranmoduls. Gemäß dem genannten Design kann die Plattform aus etwa 7 bis 9 Hauptabschnitten bestehen, wobei einzelne Abschnitte für den praktischen Transport und die Montage ausgelegt sind.
- Straßentransport:Geeignete Abschnitte können zu Montageorten im Landesinneren transportiert werden.
- Schienenlogistik:Modulare Komponenten können in geeignete multimodale Transportpläne integriert werden.
- Seetransport:Größere Abschnitte können mit Lastkähnen oder Schwergutschiffen transportiert werden.
- Montage vor Ort:Modulare Abschnitte können nahe am Projektstandort angeschlossen werden.
- Globale Projektbereitstellung:Der Ansatz kann dazu beitragen, Offshore-Projekte in Regionen mit unterschiedlichen Hafeninfrastrukturbedingungen zu unterstützen.
Diese modulare Philosophie kann besonders für internationale Windparkentwickler, EPC-Auftragnehmer, Schiffsbauunternehmen und Offshore-Installationsdienstleister von Nutzen sein.
Wie verbessert die Plattform die Offshore-Hebesicherheit?
Sicherheit ist einer der wichtigsten Aspekte beim Offshore-Heben von Hunderten Tonnen Ausrüstung. Die Plattform vereint somit Tragwerkstechnik, hydraulische Steuerung, Überwachungstechnik und Notfallsysteme.
- Automatische Nivellierung:Hydrauliksysteme tragen dazu bei, die erforderliche Plattformlage aufrechtzuerhalten.
- Lastüberwachung:Sensoren können das Heben von Lasten überwachen und Betriebswarnungen geben.
- Positionsüberwachung:Positionierungssysteme helfen Betreibern, den Standort der Plattform bei Offshore-Arbeiten zu verstehen.
- Windüberwachung:Informationen zur Windgeschwindigkeit unterstützen die betriebliche Entscheidungsfindung.
- Notstrom:Ein 500-kW-Notstromgenerator sorgt für Notstromversorgung.
- Kranschutz:Absturzsicherungs- und Windsicherungssysteme bieten zusätzliche Sicherheit beim Heben und im Standby-Betrieb.
Bei Offshore-Projekten sollten diese Funktionen immer in ein umfassenderes Sicherheitsmanagementsystem für den Seeverkehr, einen Hebeplan, einen Wetterüberwachungsprozess und eine projektspezifische Risikobewertung integriert werden.
Was sollten Käufer beachten, bevor sie sich für eine Plattform entscheiden?
Der Kauf einer Jack Up Windpark-Installationsplattform ist eine wichtige technische Entscheidung. Käufer sollten das gesamte Projekt bewerten und sich nicht nur auf die Krankapazität konzentrieren.
- Wassertiefe:Stellen Sie sicher, dass die Konfiguration der Stutzenbeine mit der tatsächlichen Betriebstiefe übereinstimmt.
- Meeresbodenbedingungen:Analysieren Sie die Bodenfestigkeit, die Durchdringungsanforderungen und die Fundamentstabilität.
- Turbinenspezifikationen:Überprüfen Sie das Gewicht der Gondel, das Gewicht des Turmabschnitts, die Nabenhöhe und die Turbinenkapazität.
- Kranleistung:Bewerten Sie Nennlast, Arbeitsradius, Hubhöhe und Synchronisierungsgenauigkeit.
- Deckkapazität:Stellen Sie sicher, dass Ausrüstung, Personal, Materialien und Kranlasten innerhalb der strukturellen Grenzen bleiben.
- Transport:Berücksichtigen Sie Hafenzugang, Straßenbeschränkungen, Seetransport und Montageanforderungen.
- Einstufung:Bestimmen Sie, ob ABS, CCS, DNV oder ein anderes Klassifizierungsrahmenwerk erforderlich ist.
- Korrosionsschutz:Überprüfen Sie Beschichtungssysteme und kathodischen Schutz für den langfristigen Offshore-Einsatz.
- After-Sales-Engineering:Prüfen Sie, ob der Hersteller Installationsplanung, Inbetriebnahme, technischen Support und Wartungsunterstützung bietet.
Für internationale Käufer auf der Suche nach einemChina-HerstelleroderChina-LieferantEs ist außerdem wichtig, vor der Auftragserteilung die Fertigungskapazität, die technische Erfahrung, die Qualitätskontrolle, die Dokumentation, die Zertifizierungsunterstützung, die Transportplanung und die Anpassungsfähigkeit zu bewerten.
Häufig gestellte Fragen
1. Wofür wird eine Jack-Up-Windpark-Installationsplattform verwendet?
Es wird hauptsächlich für den Bau von Offshore-Windkraftanlagen und schwere Hebearbeiten eingesetzt, einschließlich Arbeiten im Zusammenhang mit Fundamenten, Turmmontage, Gondelhub, Komponentenhandling und ausgewählten Wartungsaktivitäten für Offshore-Windparks.
2. In welcher Wassertiefe kann diese Plattform betrieben werden?
Die referenzierte HAIDING SHIPYARD-Konfiguration ist für eine Wassertiefe von ca. 3–100 Metern ausgelegt, mit Spud-Beinlängen von ca. 50–150 Metern. Die endgültigen Spezifikationen sollten an die tatsächlichen Standortbedingungen angepasst werden.
3. Welche Turbinenleistung kann die Plattform unterstützen?
Die Plattform ist für Offshore-Turbinen der nächsten Generation konzipiert, einschließlich Konfigurationen mit 16 MW und mehr. Das genannte Design ist für Hauptmaschinengewichte von bis zu etwa 600 Tonnen ausgelegt.
4. Wie viel kann der integrierte Kran heben?
Der integrierte 360°-Schwenkkran hat eine Nenntragfähigkeit von bis zu ca. 800 Tonnen, abhängig von Arbeitsradius, Konfiguration, Betriebsbedingungen und projektspezifischen technischen Anforderungen.
5. Warum ist die automatische Nivellierung wichtig?
Eine präzise Nivellierung trägt dazu bei, eine stabile Arbeitsfläche für das Heben schwerer Lasten und die Ausrichtung von Turbinenkomponenten zu schaffen. Die referenzierte Plattform bietet eine automatische hydraulische Nivellierungsgenauigkeit von etwa ±0,05°.
6. Kann die Plattform individuell angepasst werden?
Ja. Plattformabmessungen, Stützbeinlänge, Krankonfiguration, Tragfähigkeit, Deckanordnung und andere technische Parameter können je nach Wassertiefe, Turbinengröße, Meeresbodenbedingungen und Projektanforderungen angepasst werden.
Abschluss
Das schnelle Wachstum der Offshore-Windenergie führt zu einer Nachfrage nach Installationsgeräten, die größere Turbinen sicher bedienen und gleichzeitig Präzision und Betriebseffizienz gewährleisten können. AJack Up Windpark-Installationsplattformbietet eine stabile Alternative zu herkömmlichen schwimmenden Hebelösungen, indem das Arbeitsdeck über das Wasser gehoben wird und schweres Heben, hydraulische Nivellierung, Überwachung und modulare Transportfunktionen in einem speziellen System integriert werden.
Für Entwickler, EPC-Auftragnehmer, Offshore-Bauunternehmen und internationale Käufer, die a bewertenChina-Hersteller oder -LieferantDie HAIDING SHIPYARD bietet ein Plattformkonzept an, das auf die Anforderungen der Schwerlast-Offshore-Windenergieanlage zugeschnitten ist, einschließlich einer Hebekapazität der 800-Tonnen-Klasse, einer Gesamttragfähigkeit der Plattform von 3.000 Tonnen, Stützbeinen von 50–150 Metern und einem Betrieb in einer Wassertiefe von ca. 3–100 Metern. Wenn Sie ein Offshore-Windenergieprojekt planen und eine individuelle Plattformkonfiguration, technische Beratung, Transportlösung oder projektspezifische technische Unterstützung benötigen,Kontaktieren Sie unsBesprechen Sie noch heute Ihre Anforderungen mit HAIDING SHIPYARD und entwickeln Sie eine praktische Offshore-Installationslösung für Ihr nächstes Windparkprojekt.
