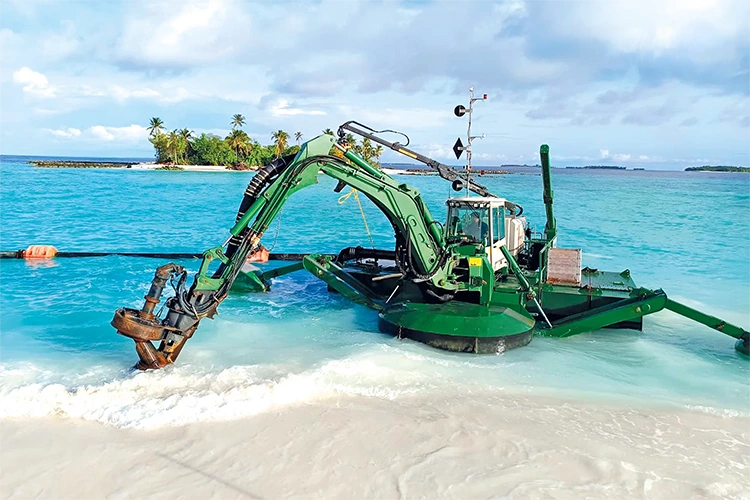

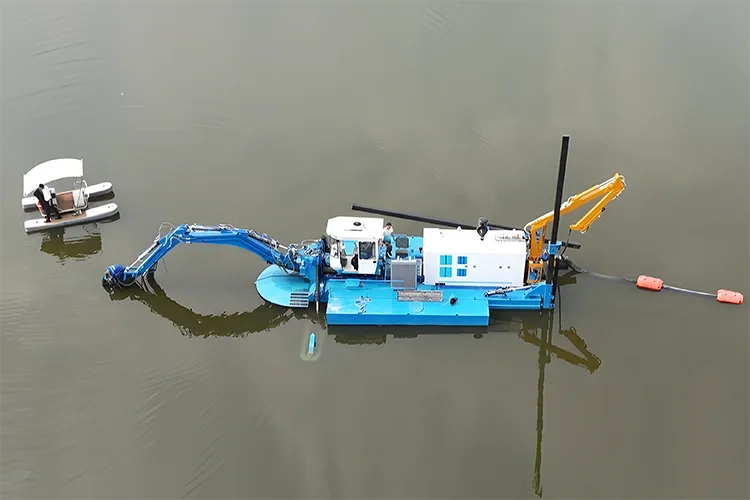

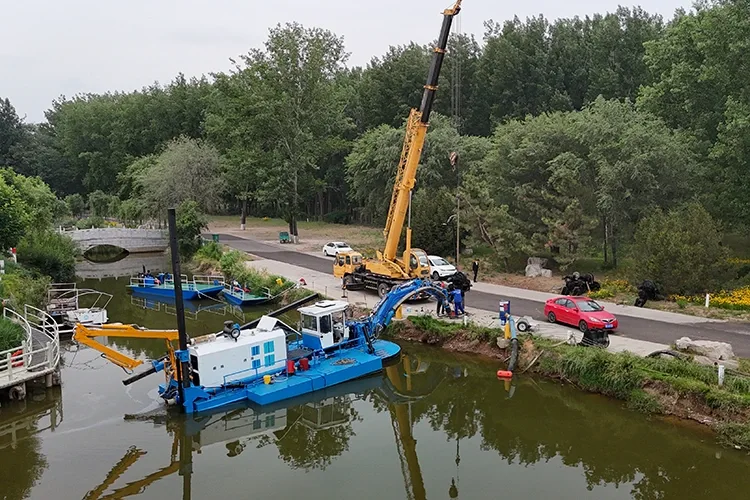

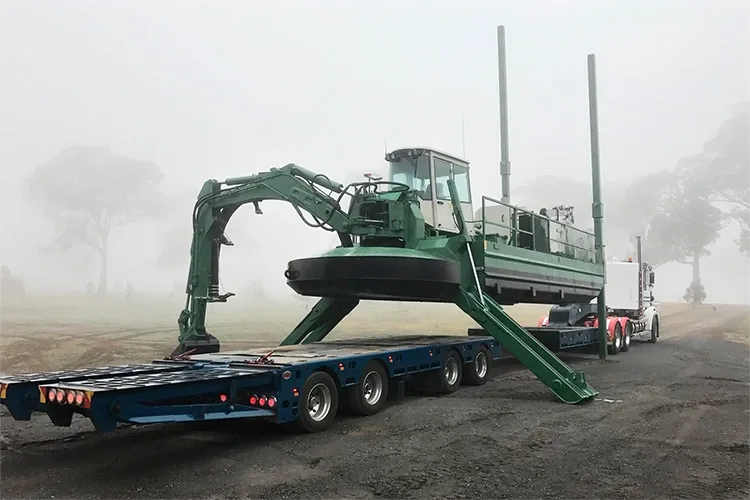

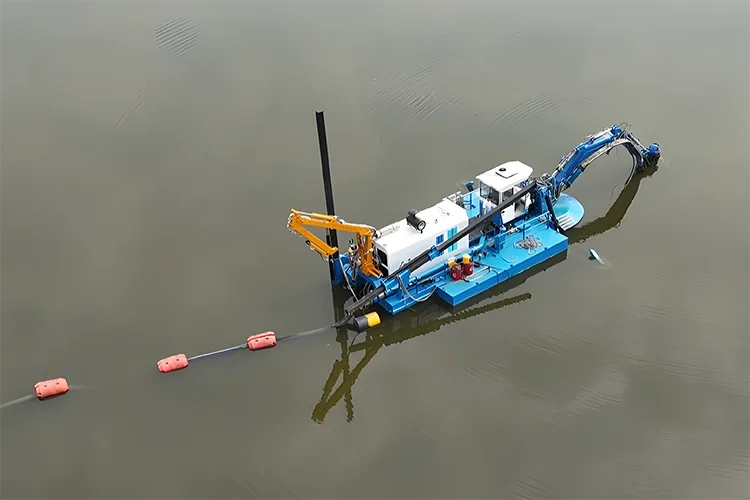

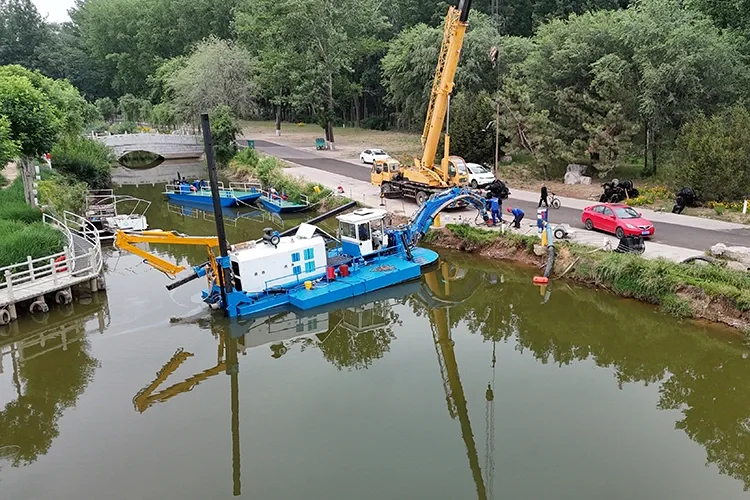

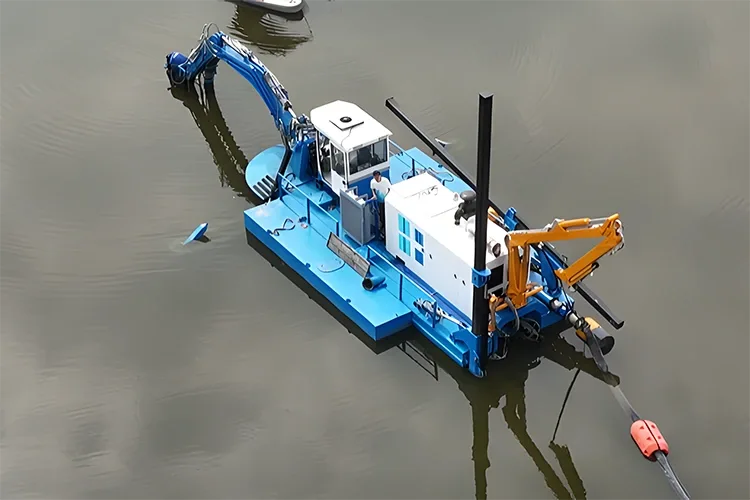

Amphibischer Multifunktionsbagger

„Crawler + Floating Body“-Doppellaufsystem, Multi-Mode-Baggermodule (Löffel/Schneidegerät/Saugnapf) und Schlammbehandlungs- und Transfersystem mit Schwerpunkt auf vier Aufgaben: Ausbaggern von Binnengewässern, Erschließung von Untiefen an der Küste, Sanierungsbaggern und Notfall-Hochwasserschutz. Es zielt auf die Schwachstellen herkömmlicher Baggerschiffe wie „Festsitzen im seichten Wasser, Unfähigkeit, an Land zu arbeiten, Einzelfunktion“ ab und realisiert szenarioübergreifende Einsätze in „Untiefe-Binnen-Küste“ durch amphibisches Gehen (Landgeschwindigkeit 3 ​​km/h, Wassergeschwindigkeit 8 km/h), schnelles Umschalten von Multifunktionsgeräten (≤2 Stunden) und CCSB-Stahl-Korrosionsschutzstruktur (Streckgrenze ≥235 MPa). Das tägliche Baggervolumen beträgt 8.000–12.000 m³ und ist damit 50 % effizienter als bei herkömmlichen Einzelfunktionsbaggern. Es bietet eine „vollständige, multifunktionale und hocheffiziente“ Lösung für Baggerprojekte in mehreren Geländen.

Kernvorteile

Amphibische Operation, Anpassung an das gesamte Szenario

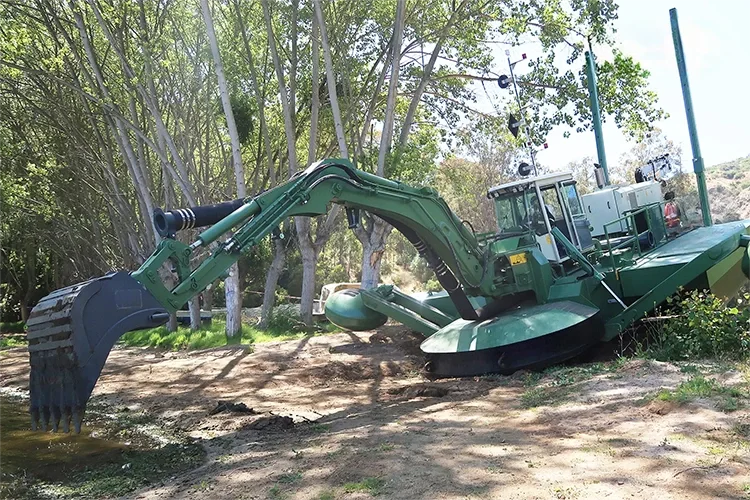

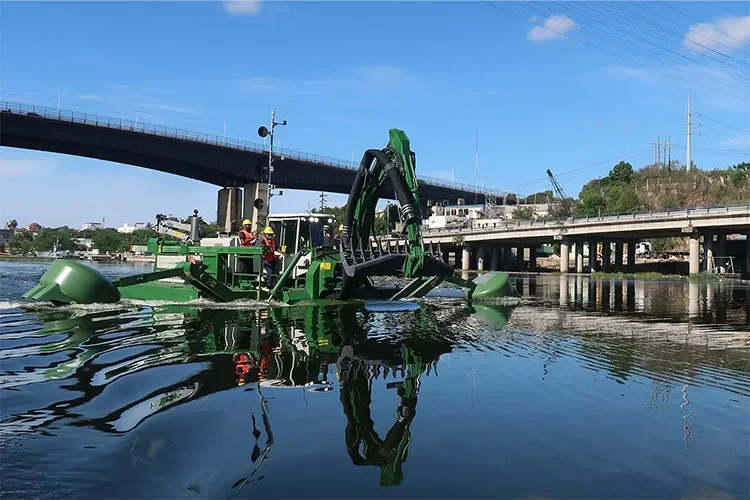

Dual-Mode-Gehsystem: Landnutzung 4 Sätze breiter Raupenlaufgeräte (Raupenbreite 1,2 m, Bodendruck ≤ 50 kPa), die sich stabil auf schlammigen Untiefen und Sümpfen bewegen können, mit einem minimalen Wenderadius von 8 m; Die Wassernavigation erfolgt durch seitliche Schwimmkörper + Propeller (ausgestattet mit 2 Sätzen 500-kW-Dieselpropellern, Geschwindigkeit 8 km/h), minimale Arbeitswassertiefe 0,5 m, wodurch ein Stranden herkömmlicher Bagger im flachen Wasser vermieden wird;

Adaptive Anpassung des Geländes: Amphibischer Multifunktionsbagger von HAIDING SHIPYARD, ausgestattet mit einem Lagesensor (Genauigkeit ±0,5°), der die Raupenspannung und den Tiefgang des Schwimmkörpers in Echtzeit anpassen kann und so die Rumpfebene in geneigten Untiefen (Neigung ≤15°) oder flachem Wasser aufrechterhält und so die Baggergenauigkeit gewährleistet (Baggerebenenfehler ≤0,3 m).

Multifunktionale Baggerintegration, hohe Betriebseffizienz

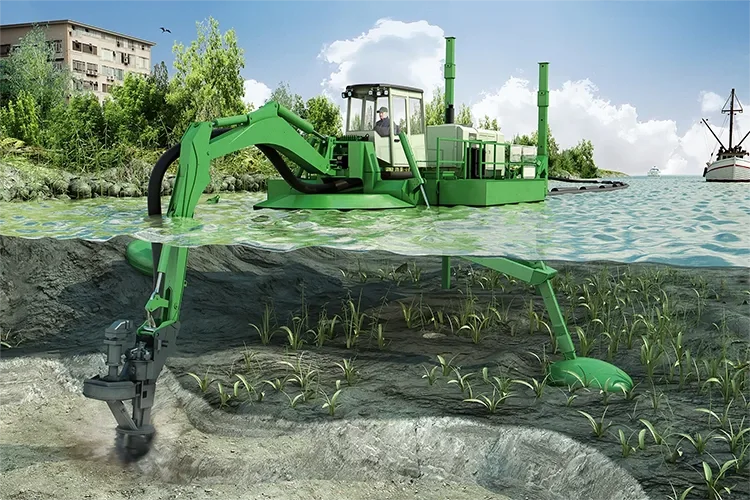

Multimodus-Baggermodule: Unterstützt den schnellen Wechsel von 3 Kerngeräten – ① Hydraulikschaufel (Kapazität 6–10 m³, Grabkraft 380 kN, angepasst an das Ausbaggern harter Bodenschichten); ② Schneidkopf (Durchmesser 2,5–3,0 m, Geschwindigkeit 15–25 U/min, angepasst an die Schlamm-/Sandschicht); ③ Vakuumsaugnapf (Saugkraft ≥200 kPa, geeignet für die Reinigung feiner Schlammpartikel). Die Module sind über standardisierte Schnittstellen verbunden, die Schaltzeit beträgt ≤2 Stunden und erfüllt unterschiedliche geologische Baggeranforderungen.

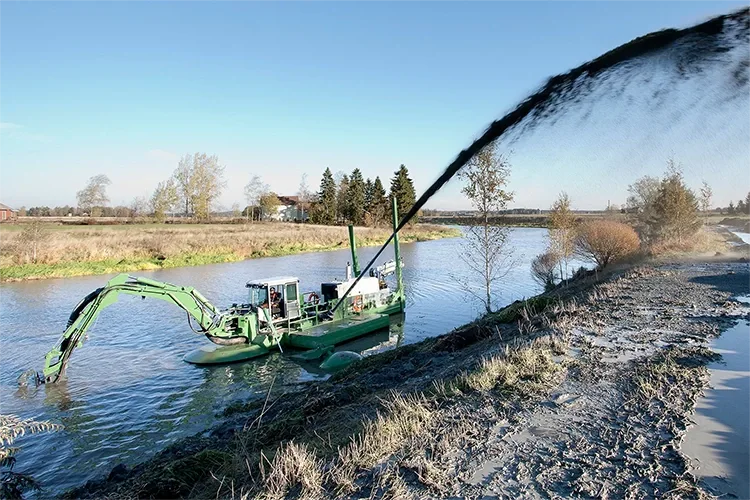

Schlammbehandlung-Transfer-Integration: Amphibien-Multifunktionsbagger der HAIDING SHIPYARD, ausgestattet mit einer 150 m³/h-Schlammpumpe (Arbeitsdruck ≥ 1,2 MPa) und einem dreistufigen Schlammreinigungssystem (Entsandung/Entschlammung/Entwässerung). Der Feststoffgehalt des gereinigten Schlamms beträgt ≤ 10 %, der über ein Bordförderband (Förderstrecke ≤ 50 m) direkt zu den Schlammschiffen oder über Pipelines zu Landwerften transportiert werden kann, wodurch die Zwischenkosten reduziert werden Übertragungslinks.

Korrosionsschutz und Haltbarkeit, Anpassung an komplexe Umgebungen

CCSB-Stahlkonstruktion: Rumpf, Schwimmkörper und Baggergeräte sind mit CCSB-Schiffsstahlplatten (Dicke 12–20 mm) verschweißt; Schlüsselteile (Raupenhalterungen, Schneidwellen) werden mit CCSB-Stahlplatten (Härte ≥200HB) vergütet, mit ausgezeichneter Meerwasserkorrosionsbeständigkeit und Schlagfestigkeit (Schlagenergie ≥27J bei -20℃) und passen sich an Süßwasser, Meerwasser, Salz- und Alkalischwärme und andere Umgebungen mit mehreren Medien an;

Schutz vor rauen Umgebungsbedingungen: Die amphibischen Multifunktionsbagger von HAIDING SHIPYARD haben die Schutzart IP65, das elektrische System verfügt über ein wasserdichtes Dichtungsdesign, das bei starkem Regen und 6-stufigen Windwellen (Windgeschwindigkeit ≤ 10,8 m/s) kontinuierlich betrieben werden kann; Ausgestattet mit einer automatischen Feuerlöschanlage (Gasfeuerlöschung + Sprinkleranlage) und einer Notentleerungspumpe, um die Betriebssicherheit zu gewährleisten.

Modularer Aufbau, komfortable Bedienung und Wartung

Modularisierung der Kernkomponenten: Laufsystem (Raupenantriebseinheit), Baggergeräte (Löffel/Fräse) und Schlammpumpe sind modular aufgebaut und können im Falle eines Ausfalls als Ganzes zerlegt und ersetzt werden, mit einer Landwartungszeit von ≤6 Stunden und einer Wassernotwartungszeit von ≤12 Stunden;

Detaillierte technische Parameter

Kernanwendungsszenarien

Baggerarbeiten in der Binnenschifffahrt

Verbreiterung flacher Wasserstraßen: In den Binnenflüssen der Nebenflüsse des Jangtsekiang und im Perlflussdelta (Wassertiefe 1–5 m) verwenden Sie den Kombinationsmodus aus Schneidgerät und Saugnapf, um Schlamm und Hausmüll am Grund der Wasserstraßen zu entfernen. nach dem Ausbaggern wird die Wassertiefe auf 3–6 m erhöht, was der Navigation von 1000-Tonnen-Frachtschiffen entspricht;

Ausbaggern von Kailiegeplätzen: Verwenden Sie für Binnenkailiegeplätze (Wassertiefe 2–8 m) den Schaufelmodus, um die Verschlammung harter Bodenschichten zu reinigen und sicherzustellen, dass die Wassertiefe des Liegeplatzes den Schiffsandockanforderungen entspricht, mit einem Baggerflachheitsfehler von ≤ 0,3 m, um ein Stranden des Schiffes zu vermeiden.

Entwicklung von Küstenuntiefen

Sanierung von Untiefen: In Küstenuntiefen der Bohai-Bucht und des Ostchinesischen Meeres (Wassertiefe 0,5–3 m) nutzt der amphibische Multifunktionsbagger von Haiding Shipyard den Schneidmodus, um Untiefensedimente auszubaggern und über Schlammpipelines zu Sanierungsgebieten zu transportieren. Die tägliche Rekultivierungsfläche kann 5000-8000㎡ erreichen, 40 % effizienter als herkömmliche Baggerfüllschiffe;

Ausbaggern von Untiefen-Aquakulturgebieten: Verwenden Sie für Küstenaquakulturgebiete (Wassertiefe 0,8–2 m) den Saugnapfmodus, um Aquakulturabwasser und restliche Köderschlammbildung zu reinigen, die Wassertransparenz auf 1,5–2 m zu reinigen, die Aquakulturumgebung zu verbessern und Wasserproduktverluste durch Wasserverschlechterung zu vermeiden.

Notfallrettung

Flussverstopfung und Hochwasserentwässerung: Bei Flussverstopfungen im Binnenland, die durch starken Regen verursacht wurden (Wassertiefe 1–3 m, mit Ästen und Müll), verwenden Sie den Eimermodus, um Verstopfungen zu beseitigen, und arbeiten Sie mit Schlammpumpen zusammen, um stehendes Wasser abzuleiten. Das tägliche Hochwasserabflussvolumen erreicht 50.000 m³, wodurch die Hochwasserabflusskapazität des Flusses schnell wiederhergestellt wird.

Küstenbaggerung nach Katastrophen: Verwenden Sie nach Taifunen und Sturmfluten in Küstenhäfen und Kais (Wassertiefe 2–6 m) den Modus „Schneider + Reinigung“, um Sedimentschlamm und Schadstoffe zu entfernen. Der normale Hafenbetrieb kann in 3–5 Tagen wiederhergestellt werden, wodurch die Verluste nach der Katastrophe reduziert werden.

Servicegarantie

Anpassungsdienste

Parameter- und Funktionsanpassung: Passen Sie die Rumpfgröße (bis zu 100 m) und die Baggergeräte entsprechend den Einsatzszenarien an (z. B. Hinzufügen eines Raupenheizsystems für Polargebiete, Aufrüstung von Wärmeableitungsgeräten für Hochtemperaturgebiete); Für den Bedarf an tiefem Wasser erweitern Sie die Baggertiefe des Fräsers auf 15 m und erhöhen das Volumen des Schlammübertragungstanks auf 500 m³.

Mehrwertdienste: Unterstützung bei der Bereitstellung der CCSB-Stahlplattenmaterialzertifizierung (gemäß den CCS-Schiffsstahlspezifikationen), der Schiffsklassifizierungszertifizierung und der Genehmigung für Baggerarbeiten; Bereitstellung von Betriebs- und Wartungsanleitungen (z. B. Wartung von CCSB-Stahlplatten zum Korrosionsschutz, Fähigkeiten zum Austausch von Raupen); Verbinden Sie sich mit Baggertechnikteams, um integrierte Dienstleistungen im Bereich „Ausrüstung + Betriebsplan + Betrieb und Wartung“ bereitzustellen und so einen effizienten Projektfortschritt sicherzustellen.

Wenn Sie die Parameter des Baggergeräts anpassen müssen (z. B. Erhöhung der Schaufelkapazität für harten Boden) oder die mechanischen Eigenschaften von CCSB-Stahlplatten für wichtige Teile (z. B. Messerwelle) ergänzen müssen, können Sie uns gerne zur weiteren Optimierung informieren.
