Cutter-Saugbagger

Shandong Haiding Shipbuilding Manufacturing Co., Ltd. ist ein chinesischer Hersteller und Lieferant von mittelgroßen bis großen Baggergeräten. Wir widmen uns seit vielen Jahren der Schiffsbaggertechnik und haben erhebliche Vorteile gesammelt. Unser Schneidsaugbagger HAIDING SHIPYARD ist in Europa, Amerika, Südostasien und vielen anderen globalen Märkten vertreten. Worauf warten Sie noch? Machen Sie jetzt mit!

Anfrage absenden

Produktbeschreibung

Mit unserem raffinierten und optimierten Design sowie robuster Leistung ermöglichen wir Ihnen die effiziente Durchführung Ihrer Baggerprojekte. Der Schneidsaugbagger von HAIDING SHIPYARD ist mit einem hocheffizienten rotierenden Schneidkopf ausgestattet. Mit dieser Ausrüstung können verschiedene Bodentypen auf Fluss- und Meeresböden effektiv gelockert werden. Dank des integrierten Designs zur Optimierung der Fluiddynamik vermischt es Wasser und Sediment schnell zu einem Schlamm-Wasser-Gemisch mit einer Gleichmäßigkeit von ≥90 %. Nachdem das Gemisch durch ein Saugrohr mit großem Durchmesser (optionaler Durchmesser von Φ300–Φ800 mm) in das Pumpengehäuse gesaugt wurde, wird es über große Entfernungen über ein Hochdruck-Auslassrohr mit einer maximalen Förderentfernung von bis zu 3000 Metern transportiert. Es zeichnet sich durch eine hohe Betriebskontinuität und einen im Vergleich zum Branchendurchschnitt geringeren Energieverbrauch aus.

Kerndesign des Produkts

Durch den modularen Aufbau und das integrierte Design erledigt der Schneidsaugbagger von HAIDING SHIPYARD den gesamten Prozess des Ausbaggerns, Schlammtransports und Entladens an Bord selbstständig, ohne dass zusätzliche Hilfsgeräte erforderlich sind. Seine Baueffizienz ist über 30 % höher als die herkömmlicher Ausrüstung, was den Projektzyklus erheblich verkürzen kann. Dank seiner relativ breiten Anpassungsfähigkeit an Szenarien kann es Baggerarbeiten in Binnenseen, Küstenhäfen und Binnenwasserstraßen bei Windstärken von ≤ 5 Grad und einer Strömungsgeschwindigkeit von ≤ 1,5 m/s durchführen. Dank seiner guten Bodenverträglichkeit kann er unter herkömmlichen Arbeitsbedingungen wie Sand, sandigem Lehm und Schlick (Feuchtigkeitsgehalt 60–80 %) eingesetzt werden. Nach dem Austausch durch unseren maßgeschneiderten, gezahnten, verschleißfesten Schneidkopf kann er Ton mit hoher Druckfestigkeit weiter ausheben. Der Austausch ist einfach und bequem und eignet sich daher für die meisten Bauszenarien.

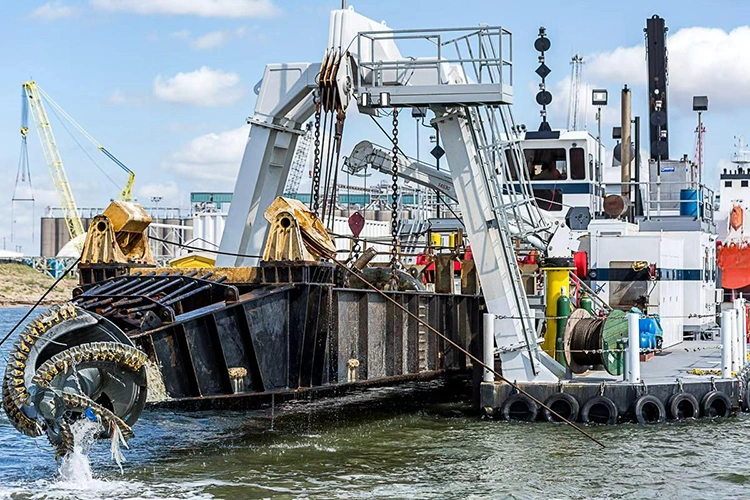

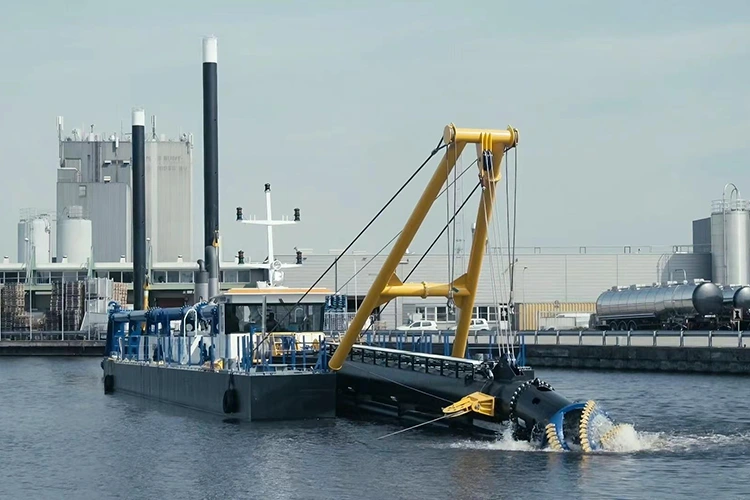

Cutter Suction Dredger

Produktstromsystem

Der Schneidsaugbagger von HAIDING SHIPYARD bietet zwei Kernantriebssystemoptionen: hydraulisch und mechanisch. Die hydraulisch angetriebene Version nutzt importierte Hydraulikpumpeneinheiten mit einem Drehzahlbereich von 0–30 U/min und einer Reaktionszeit von weniger als 0,5 Sekunden und ermöglicht so eine präzise Steuerung auch unter komplexen Betriebsbedingungen. Die mechanisch angetriebene Version zeichnet sich durch eine robuste und zuverlässige Struktur, geringere Wartungskosten und eine Eignung für den routinemäßigen, standardisierten Betrieb aus. Darüber hinaus hat diese Geräteserie die ISO9001-Zertifizierung bestanden und ist außerdem für CCS-, BV-, RINA- und RS-Zertifizierungen berechtigt. Auf Schlüsselkomponenten gilt eine Garantie von 2 Jahren und auf den Rumpf 20 Jahre, was eine solide Garantie für den sicheren und effizienten Fortschritt Ihres Projekts darstellt.

Cutter Suction Dredger

Produktparameter (Spezifikation)

Schneidsaugbagger HD-CSD250
Gesamtlänge	18,8 m	Wasserfluss	980m³/h
Abmessungen des Rumpfes	15,0×5,2×1,5m	Sedimentproduktion	150m³/h
Abmessungen des Hauptpontons	9,3×2,2×2,5m	Entladungsentfernung	1000m
Abmessungen des Seitenpontons	15,0×1,5×1,5m	Messerkopfdurchmesser	800mm
Struktur	Modularer, intelligenter Montagetyp	Schneidleistung	37KW
Hauptmotormarke/-leistung	Weichai 294KW	Entwurf	1,1 m
Marke/Leistung des Hilfsmotors	Weichai 75KW	Hydraulisches Steuersystem	PLCIntegrated Control
Gesamtleistung	Weichai 369KW	Anzahl der Hubwinden	40KN*1
Baggerpumpe	200WN-Pumpe aus hochchromhaltiger Legierung	Anzahl Querwinden	4OKN*2
Durchmesser des Auslass-/Saugrohrs	273 mm/273 mm	Kabine	Verstellbarer Sitz, Klimaanlage, integriertes SPS-Steuerungssystem
Förderhöhe (Pumphub)	55m	Lieferzeit	40 Tage
Maximale Baggertiefe	9m	Referenzkraftstoffverbrauch	~38 l/h
Anwendbare Arbeitsbedingungen	Kleine Baggerstellen wie Flusskanäle und Absetzbecken
Konfigurations-Upgrade	Die Konfiguration kann aktualisiert werden, z. B. kann die Marke des Dieselmotors entsprechend der Nachfragemarke geändert werden: Cummins, Carter usw

Schneidsaugbagger HD-CSD300
Gesamtlänge	26,0 m	Wasserfluss	1200-1500m³/h
Abmessungen des Rumpfes	21,0×5,2×1,5m	Sedimentproduktion	150-200m³/h
Abmessungen des Hauptpontons	11,0×2,5×2,5m	Entladungsentfernung	2000m
Abmessungen des Seitenpontons	21,0×1,1×1,5m	Messerkopfdurchmesser	1350 mm
Struktur	Modularer intelligenter Montagetyp	Schneidleistung	75KW
Hauptmotormarke/-leistung	Weichai 6170-456KW	Entwurf	1,1 m
Marke/Leistung des Hilfsmotors	Weichai WP6-155KW	Hydraulisches Steuersystem	SPS-integrierte Steuerung
Gesamtleistung	Weichai 611KW	Anzahl der Hubwinden	60KN*1
Baggerpumpe	250WN-Pumpe aus hochchromhaltiger Legierung	Anzahl Querwinden	40KN*2
Durchmesser des Auslass-/Saugrohrs	325 mm/325 mm	Kabine	Verstellbarer Sitz, Klimaanlage, integriertes SPS-Steuerungssystem
Förderhöhe (Pumphub)	40m	Lieferzeit	50 Tage
Maximale Baggertiefe	12m	Referenzkraftstoffverbrauch	~66L/H
Anwendbare Arbeitsbedingungen	Kleine Baggerstellen wie Flusskanäle und Absetzbecken
Konfigurations-Upgrade	The configuration can be upgraded,such as diesel engine brand can be changed according to demand brand:Cummins,Carter,etc

Schneidsaugbagger HD-CSD300
Gesamtlänge	26,0 m	Wasserfluss	1200-1500m³/h
Abmessungen des Rumpfes	21,0×5,2×1,5m	Sedimentproduktion	150-200m³/h
Abmessungen des Hauptpontons	11,0×2,5×2,5m	Entladungsentfernung	2000m
Abmessungen des Seitenpontons	21,0×1,1×1,5m	Messerkopfdurchmesser	1350 mm
Struktur	Modularer intelligenter Montagetyp	Schneidleistung	75KW
Hauptmotormarke/-leistung	Weichai 6170-456KW	Entwurf	1,1 m
Marke/Leistung des Hilfsmotors	Weichai WP6-155KW	Hydraulisches Steuersystem	SPS-integrierte Steuerung
Gesamtleistung	Weichai 611KW	Anzahl der Hubwinden	60KN*1
Baggerpumpe	250WN-Pumpe aus hochchromhaltiger Legierung	Anzahl Querwinden	40KN*2
Durchmesser des Auslass-/Saugrohrs	325 mm/325 mm	Kabine	Verstellbarer Sitz, Klimaanlage, integriertes SPS-Steuerungssystem
Förderhöhe (Pumphub)	40m	Lieferzeit	50 Tage
Maximale Baggertiefe	12m	Referenzkraftstoffverbrauch	~66L/H
Anwendbare Arbeitsbedingungen	Kleine Baggerstellen wie Flusskanäle und Absetzbecken
Konfigurations-Upgrade	Die Konfiguration kann aktualisiert werden, z. B. kann die Marke des Dieselmotors entsprechend der Nachfragemarke geändert werden: Cummins, Carter usw

Schneidsaugbagger HD-CSD550
Gesamtlänge	45,82 m	Wasserfluss	3500-4000m³/h
Abmessungen des Rumpfes	35,8×8,8×2,2m	Sedimentproduktion	600-800m³/h
Abmessungen des Hauptpontons	15,4×4,0×2,2m	Entladungsentfernung	2000m
Abmessungen des Seitenpontons	35,75×2,85×2,2m	Messerkopfdurchmesser	1900 mm
Struktur	Modularer intelligenter Montagetyp	Schneidleistung	130 kW
Hauptmotormarke/-leistung	Weichai WH17-1350KW	Entwurf	1,6m
Marke/Leistung des Hilfsmotors	Weichai 6170-456KW	Hydraulisches Steuersystem	SPS-integrierte Steuerung
Gesamtleistung	Weichai 1806KW	Anzahl der Hubwinden	150KN*1
Baggerpumpe	450WNHochchromlegierungspumpe	Anzahl Querwinden	100KN*2
Durchmesser des Auslass-/Saugrohrs	560 mm/560 mm	Kabine	Verstellbarer Sitz, Klimaanlage, integriertes SPS-Steuerungssystem
Förderhöhe (Pumphub)	66m	Lieferzeit	80 Tage
Maximale Baggertiefe	14m	Referenzkraftstoffverbrauch	~160 l/h
Anwendbare Arbeitsbedingungen	Fluss, See, Stausee, Küste, Hafen und andere Gewässer
Konfigurations-Upgrade	Die Konfiguration kann aktualisiert werden, z. B. kann die Marke des Dieselmotors entsprechend der Nachfragemarke geändert werden: Cummins, Carter usw

Schneidsaugbagger HD-CSD650
Gesamtlänge	45,82 m	Wasserfluss	5000m³/h
Abmessungen des Rumpfes	35,8×8,8×2,2m	Sedimentproduktion	800-1000m³/h
Abmessungen des Hauptpontons	15,4×4,0×2,2m	Entladungsentfernung	2000m
Abmessungen des Seitenpontons	35,75×2,85×2,2m	Messerkopfdurchmesser	2200 mm
Struktur	Modularer intelligenter Montagetyp	Schneidleistung	320 kW
Hauptmotormarke/-leistung	Weichai WH17-1350KW	Entwurf	1,7m
Marke/Leistung des Hilfsmotors	Weichai 8170-601KW	Hydraulisches Steuersystem	SPS-integrierte Steuerung
Gesamtleistung	Weichai 1951KW	Anzahl der Hubwinden	150KN*1
Baggerpumpe	500WN-Pumpe mit hohem Chromgehalt	Anzahl der Querwinden	150KN*2
Durchmesser des Auslass-/Saugrohrs	650 mm/650 mm	Kabine	Verstellbarer Sitz, Klimaanlage, integriertes SPS-Steuerungssystem
Förderhöhe (Pumphub)	66m	Lieferzeit	110 Tage
Maximale Baggertiefe	14m	Referenzkraftstoffverbrauch	~229 l/h
Anwendbare Arbeitsbedingungen	Fluss, See, Stausee, Küste, Hafen und andere Gewässer
Konfigurations-Upgrade	Die Konfiguration kann aktualisiert werden, z. B. kann die Marke des Dieselmotors entsprechend der Nachfragemarke geändert werden: Cummins, Carter usw

Schneidsaugbagger HD-CSD800
Gesamtlänge	59,5 m	Wasserfluss	8000m³/h
Abmessungen des Rumpfes	52,5×11,4×3,0m	Sedimentproduktion	1200-1500m³/h
Abmessungen des Hauptpontons	26,0×5,0×4,0m	Entladungsentfernung	4000-5000m
Abmessungen des Seitenpontons	52,5×3,2×3,0m	Messerkopfdurchmesser	2770 mm
Struktur	Modularer intelligenter Montagetyp	Schneidleistung	1000KW
Hauptmotormarke/-leistung	Weichai 2650KW	Entwurf	2,2 m
Marke/Leistung des Hilfsmotors	Weichai 1850KW*2	Hydraulisches Steuersystem	SPS-integrierte Steuerung
Gesamtleistung	Weichai 6350KW	Anzahl der Hubwinden	550KN*1
Baggerpumpe	131-28-65	Anzahl Querwinden	400KN*2
	(Bunkerpumpe+Unterwasserpumpe)
Durchmesser des Auslass-/Saugrohrs	820 mm/820 mm	Kabine	Verstellbarer Sitz, Klimaanlage, integriertes SPS-Steuerungssystem
Förderhöhe (Pumphub)	110m	Lieferzeit	280 Tage
Maximale Baggertiefe	25m	Referenzkraftstoffverbrauch	~750 l/h
Anwendbare Arbeitsbedingungen	Fluss, See, Stausee, Küste, Hafen und andere Gewässer
Konfigurations-Upgrade	Die Konfiguration kann aktualisiert werden, z. B. kann die Marke des Dieselmotors entsprechend der Nachfragemarke geändert werden: Cummins, Carter usw

Schneidsaugbagger HD-SSCSD550
Gesamtlänge	61,5 m	Wasserfluss	4000m3/h
Abmessungen des Rumpfes	48,5×8,9×2,2m	Sedimentproduktion	600-800m3/h
Abmessungen des Hauptpontons	7,0 m/4,0 m	Entladungsentfernung	3000m
Abmessungen des Seitenpontons	41,0×2,65×2,2m	Messerkopfdurchmesser	1900 mm
Struktur	Modularer intelligenter Montagetyp	Schneidleistung	130 kW
Hauptmotormarke/-leistung	Weichai WH17-1350KW	Entwurf	1,6m
Marke/Leistung des Hilfsmotors	Weichai 6170-456KW	Hydraulisches Steuersystem	SPS-integrierte Steuerung
Gesamtleistung	Weichai 1806KW	Anzahl der Hubwinden	150KN *1
Baggerpumpe	450WNHochchromlegierungspumpe	Anzahl Querwinden	100KN *2
Durchmesser des Auslass-/Saugrohrs	560 mm/560 mm	Kabine	Verstellbarer Sitz, Klimaanlage, integriertes SPS-Steuerungssystem
Förderhöhe (Pumphub)	66m	Lieferzeit	90-110 Tage
Maximale Baggertiefe	35m	Referenzkraftstoffverbrauch	~160 l/h
Anwendbare Arbeitsbedingungen	Entschlammung in Tiefenwasser von mehr als 15 Metern Tiefe
Konfigurations-Upgrade	Die Konfiguration kann aktualisiert werden, z. B. kann die Marke des Dieselmotors entsprechend der Nachfragemarke geändert werden: Cummins, Carter usw

Schneidsaugbagger HD-SSCSD650
Gesamtlänge	81,0 m	Wasserfluss	5000m³/h
Abmessungen des Rumpfes	63,0×11,0×3,0m	Sedimentproduktion	800-1000m³/h
Abmessungen des Hauptpontons	12,0×4,6×3,0m	Entladungsentfernung	3000m
Abmessungen des Seitenpontons	67,0×3,2×3,0m	Messerkopfdurchmesser	2200 mm
Struktur	Modularer intelligenter Montagetyp	Schneidleistung	320 kW
Hauptmotormarke/-leistung	Weichai WH17-1350KW	Entwurf	1,9m
Marke/Leistung des Hilfsmotors	Weichai 8170-601KW	Hydraulisches Steuersystem	SPS-integrierte Steuerung
Kabinenpumpe Hauptmotor	Weichai WH17-1350KW	Gesamtpumphöhe	86m
Generatorleistung	Weichai-Aggregat 150 kW	Maximale Tiefe	52m
Gesamtleistung	Weichai 3451KW	Anzahl der Hubwinden	150KN*1
Unterwasserbaggerpumpe	500G-G-Pumpe aus hochchromhaltiger Legierung	Anzahl Querwinden	150KN*2
Hauptförderpumpe in der Kammer	500WN-Pumpe aus hochchromhaltiger Legierung	Kabine	Verstellbarer Sitz, Klimaanlage, integriertes SPS-Steuerungssystem
Durchmesser des Auslass-/Saugrohrs	650 mm/650 mm	Lieferzeit	110-150 Tage
Fünf-Anker-Positionierungssystem	200KN Ankerwinde*5 Sätze	Referenzkraftstoffverbrauch	~390 l/h
Anwendbare Arbeitsbedingungen:	Entschlammung in Tiefenwasser von mehr als 15 Metern Tiefe
Konfigurations-Upgrade	Die Konfiguration kann aktualisiert werden, z. B. kann die Marke des Dieselmotors entsprechend der Nachfragemarke geändert werden: Cummins, Carter usw

Produkteigenschaften und Anwendung

1. Effiziente Konstruktion: Mit dem integrierten Kerndesign des HAIDING SHIPYARD-Schneidsaugbaggers für Baggerarbeiten, Schlammförderung und Schlammentladung unterstützt er einen 24-Stunden-Dauerbetrieb. Es zeichnet sich nicht nur durch eine niedrige Geräteausfallrate und zuverlässige Leistung aus, sondern erfordert auch nur 1–3 Personen für die einfache Bedienung – was die Baueffizienz erheblich steigert und gleichzeitig die Arbeitskosten senkt.

2. Hervorragende Anpassungsfähigkeit: Es deckt den Baggerbedarf in verschiedenen Wassergebieten ab und liefert eine hervorragende Aushub- und Förderleistung für verschiedene Bodentypen wie Sand, Schluff und Ton und passt sich ohne häufige Anpassungen an unterschiedliche Arbeitsbedingungen an.

3. Hochpräzise Steuerbarkeit: Die hochpräzise Steuerung unseres HAIDING SHIPYARD-Schneidsaugbaggers basiert auf dem kombinierten Betrieb des Steuersystems und der BeiDou- oder GPS-Positionierungsfunktionen. Dies ermöglicht eine präzise Anpassung der Aushubtiefe, -breite und des Arbeitsbereichs und erfüllt so die spezifischen technischen Anforderungen unter verschiedenen Arbeitsbedingungen.

4.Effizienter Transport und Montage: Transport und Montage sind ebenfalls äußerst effizient, da ein modulares Montagedesign zum Einsatz kommt, das den LKW-Transport zu Baustellen auf schiffbaren Wasserstraßen ermöglicht. Diese modulare Montagelösung reduziert nicht nur die Transportkosten und die Montagezeit erheblich, sondern verringert auch die Abhängigkeit von großen Maschinen und verbessert so effektiv die Effizienz der Bauvorbereitung.

Cutter Suction Dredger
