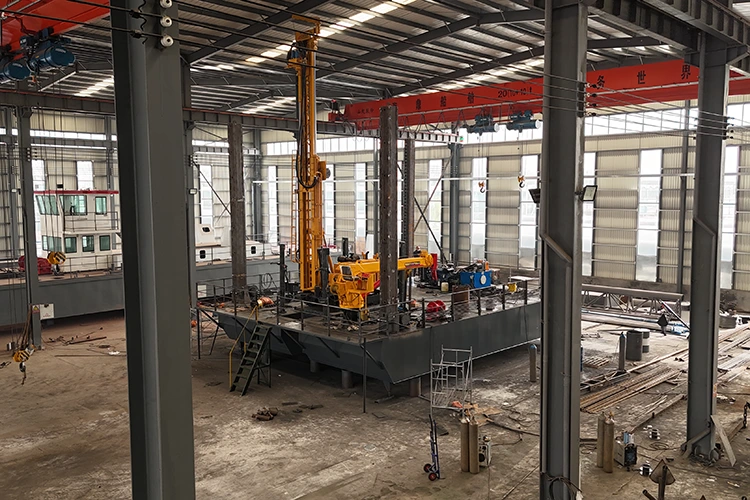

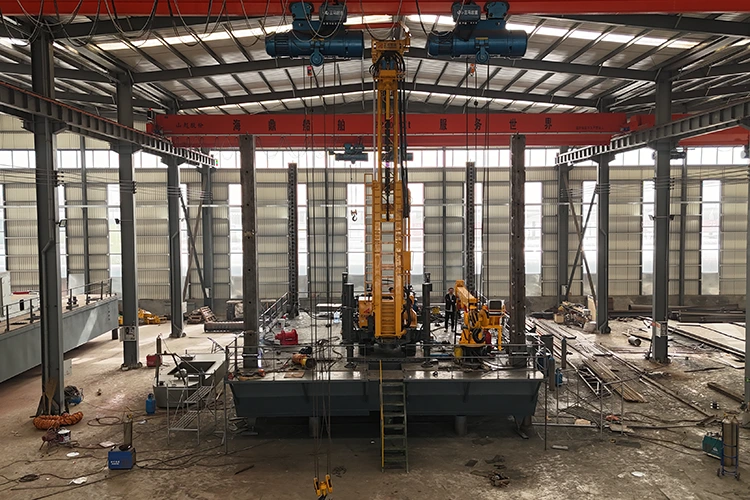

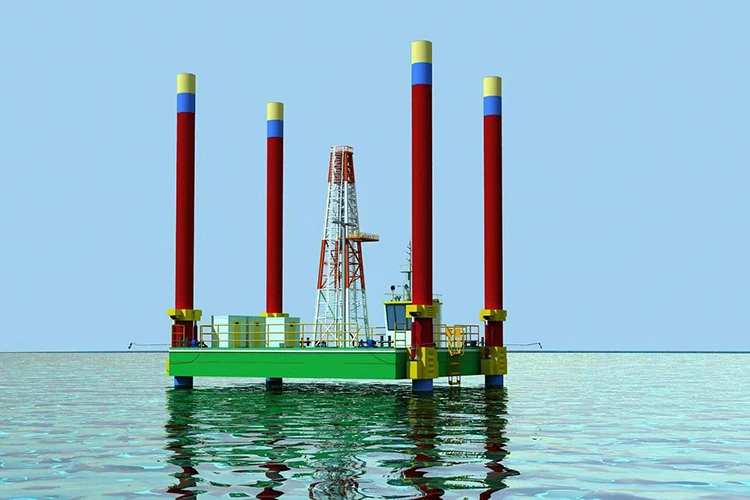

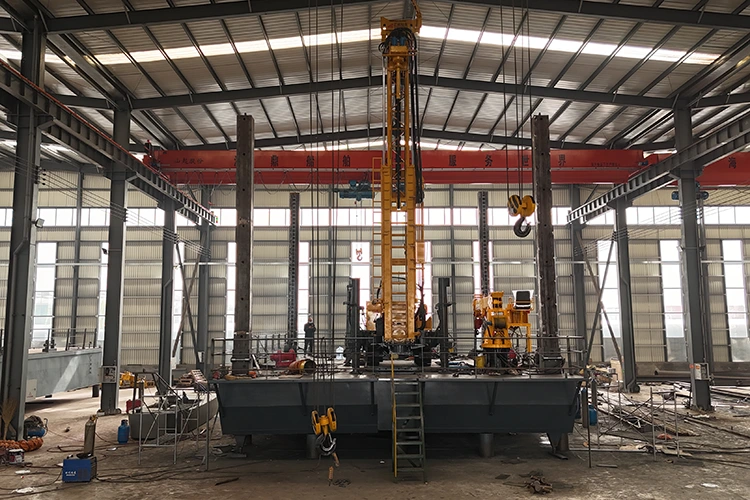

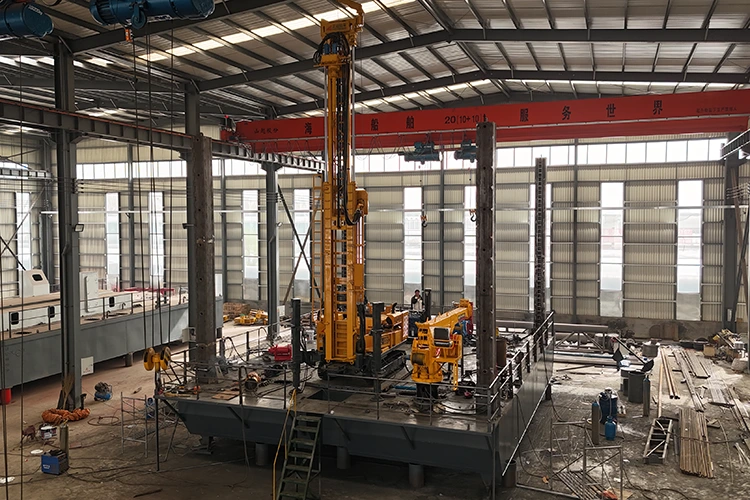

Bohrplattform aufbocken

Wenn Sie 4.000 m unter dem Meeresboden bohren, kann eine Deckneigung von 0,1° dazu führen, dass Ihr Bohrloch 6 m vom Ziel entfernt ist. Die HAIDING-WERFT verfügt über eine Jack-Up-Bohrplattform, die durch hydraulischen Beinausgleich in Echtzeit die Plattformebene innerhalb von ±0,05° hält und auf Wellenbewegungen reagiert, bevor diese den Strang beeinflussen. Auf dem Boden der Bohranlage befinden sich ein 5.000-m-Hebewerk, ein 60-kN·m-Drehtisch und eine 120-m³/h-Schlammpumpe – alles so angeordnet, dass sich der Bohrer auf das Gewicht auf der Bohrkrone und den ROP konzentrieren kann und nicht auf die Bekämpfung der Rumpfbewegung. Dies ist eine Bohrplattform, kein Hebekahn; Jede Designentscheidung beginnt beim Bohrloch.

Wie wirkt sich die Plattformneigung auf die Ausrichtung auf tiefe Reservoirs aus?

Für Onshore-Bohrer ist ein fester Standort an der Oberfläche eine Selbstverständlichkeit. Offshore steht Ihr „Bohrinselboden“ auf Beinen, die sich unter Windlasten setzen, verschieben oder auf wechselnde Rohrgestellgewichte reagieren können. Die Messgröße, auf die es wirklich ankommt, ist nicht die maximale Tiefe – es geht darum, wie viel von dieser Tiefe innerhalb der Gewinnzone bleibt.

Eine Neigung von 0,1° an der Oberfläche führt zu einem Positionsfehler am Bohrlochboden von >6 m auf 3.500 m. Dieser Fehler führt häufig dazu, dass sich der Produktionsabschnitt außerhalb des Reservoirs befindet, was zu einer Nebenstrecke führt, die Millionen kostet und wochenlange Bohrzeit in Anspruch nimmt. Selbst geringfügige Schwingungen während der Verbindungen können zu einer schlechten Zementplatzierung oder einer Fehlausrichtung der Verrohrung führen.

Das automatische Nivelliersystem der Jack-Up-Bohrplattform (dreiachsiger Neigungsmesser, Genauigkeit ±0,02°) passt jedes Bein kontinuierlich an, um den Bohrinselboden innerhalb der Toleranzen zu halten. Das MWD-Tool sendet alle 30 Sekunden Abweichungs- und Azimutdaten an den Bildschirm des Bohrers. Wenn ein Sturm zuschlägt, reagiert die Beinkompensation, bevor das MWD eine Änderung aufzeichnet – so bleibt der Bohrpfad glatt. Diese Regelung mit geschlossenem Regelkreis ist der Grund dafür, dass Bohrlöcher, die mit dieser Einheit gebohrt werden, durchweg eine Vertikalabweichung von weniger als 0,5‰ aufweisen, selbst durch dazwischenliegende harte Stringer, die dazu neigen, den Bohrer vom Kurs abzubringen.

Optimierung der Schlammzirkulation und Feststoffentfernung in Tiefbrunnen

Hochdruckpumpen:Zwei 120-m³/h-Pumpen (eine aktiv, eine im Standby-Modus) halten einen Druck von >35 MPa aufrecht, um Bohrklein aus 5.000 m langen Bohrsträngen zu heben, ohne das Bohrloch zu erodieren.

4-stufige Feststoffkontrolle:Eine mehrstufige Anlage – Rüttler, Entsander, Entschlammer und Zentrifuge – entfernt angebohrte Feststoffe bis zu einer Größe von 5–7 Mikrometern.

ECD- und Rheologiekontrolle:Zentrifugenbypässe und Hochscher-Mischtrichter ermöglichen Schlammanpassungen in Echtzeit während der Verbindungen und verhindern so ECD-Spitzen und Flüssigkeitsverluste in überdrucktem Schiefer.

Doppelter Tank und Wartung: Spezielle Rührtanks sorgen für die Homogenität wasser- und ölbasierter Schlämme. Zugängliche Überkopfventile verkürzen die Reinigungszeit und ermöglichen tägliche ROPs von 200–300 m in weichem Gestein und 80–100 m in abrasiven Formationen.

Spud Legs, die die Variabilität des Meeresbodens verstehen

Die Bedingungen des Offshore-Meeresbodens variieren je nach Einsatzgebiet stark – von steifem Ton in der Nordsee und lockerem Sand vor Westafrika bis hin zu weichem, komprimierbarem Schlick in der Bohai-Bucht. Der Umgang mit diesen weichen oberen Schichten und plötzlichen Stürmen ohne das Risiko einer Beschädigung der Plattform hängt von vier strukturellen Designoptionen ab:

Geometrie der Fachwerkbeine: Vier fachwerkartige Teilbeine (2,0–2,5 m Durchmesser, Längen von 30 bis 150 m) sorgen für die strukturelle Steifigkeit, die für unterschiedliche Wassertiefen und Lastverteilungen auf dem Meeresboden erforderlich ist.

Durchschlagschutz: Erweiterbare Spud-Dosen mit einer Kontaktfläche von ≥80 m² verteilen das Vorlastgewicht gleichmäßig. Diese große Grundfläche verhindert ein Durchschlagen – ein plötzliches Durchdringen der Beine, das den Rumpf kippen und das Hubwerk überlasten kann – und kann auf der Grundlage geotechnischer Berichte vor Ort weiter verbreitert werden.

Gehärtete Zahnstangenmetallurgie: Die Beinstangen bestehen aus vergütetem CCSB-Marinestahl, der auf ≥200 HB gehärtet ist, was den Zahnradzähnen eine Lebensdauer von 25 Jahren gegen zyklische Ermüdung und Salzwasserspannungskorrosion verleiht.

Sturmüberlebensparameter: Hubgeschwindigkeiten bei Volllast von 0,2–0,4 m/min ermöglichen ein schnelles Anheben des Decks, um eingehende Sturmböen abzuwehren. In Kombination mit einem Windwiderstand der Klasse 12 und einer Wellentoleranz von 6 m bleibt die Jack-Up-Bohrplattform auch bei Monsun-Seegang, der schwimmende Schiffe zum Abkoppeln zwingt, an Ort und Stelle.

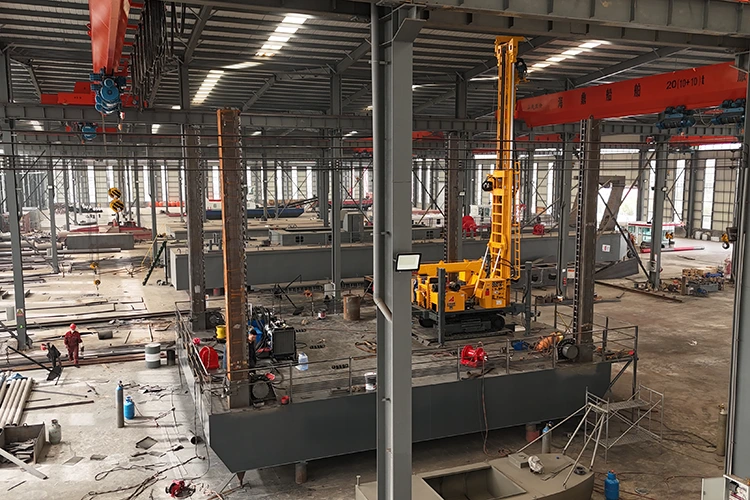

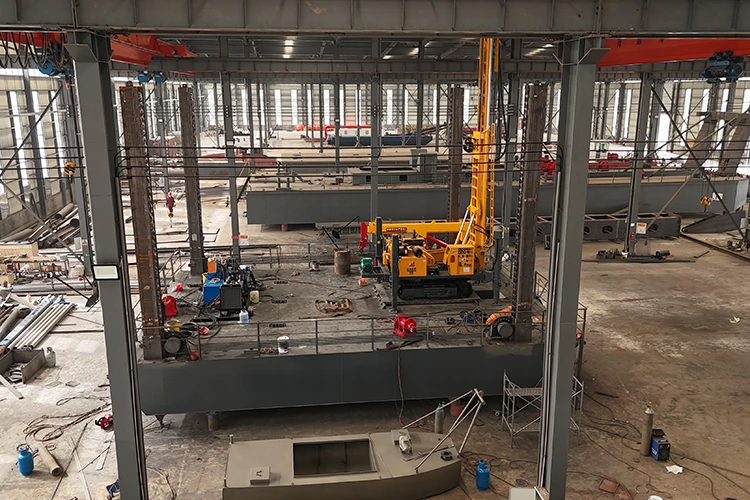

Warum schlagen 6 Abschnitte einen riesigen Rumpf?

Herkömmliche Hubplattformen erfordern spezielle Werften und einen Abschleppdienst für schwere Lasten. Diese Jack-Up-Bohrplattform ist in 6 bis 8 Module unterteilt – Hauptdeck, Beinabschnitte, Bohrmodul – jeweils ≤120 Tonnen. Dieser Ansatz bringt mehrere praktische Vorteile mit sich:

• Die Module werden per LKW, Bahn oder Standard-Flachdeckschiff mit einem 150-Tonnen-Kran zu jedem Hafen transportiert.

• Die Montage vor Ort dauert 10–15 Tage mit einem Schwimmkran und verschraubten Flanschverbindungen (kein Feldschweißen an Primärstrukturen).

• Bei Kampagnen mit mehreren Bohrlöchern können Sie die erste Plattform bohren lassen, während die zweite in der Nähe montiert wird.

• Abschnitte sind vollständig austauschbar – ein beschädigtes Bein kann ausgetauscht werden, ohne die gesamte Plattform zu demontieren, was Ausfallzeiten reduziert und die Lebensdauer verlängert.

Materialwahl: Nicht nur Stahl, sondern der richtige Stahl

Die Primärstruktur besteht aus CCSB-Marinestahlplatten (Ergiebigkeit ≥235 MPa) mit Hauptträgerdicken von 50 mm und mehr. Deckbereiche, die starken Schlammtank- und Gehäusebelastungen ausgesetzt sind, erhalten eine verschleißfeste, modifizierte Version, die dem Oberflächenabrieb durch die Rohrhandhabung widersteht.

Der Unterwasserschutz ist auf eine lange Feldlebensdauer ausgelegt. Das Tiefsee-Hochseebeschichtungs- und Opferanodensystem bietet einen 15-jährigen Korrosionsschutz, der den typischen Feldentwicklungszyklen entspricht.

Die Zähigkeit bei niedrigen Temperaturen ist eingebaut: Die CCSB-Platte liefert eine Aufprallenergie von ≥27 J bei –20 °C und ermöglicht so das ganzjährige Bohren in nördlichen Breiten (z. B. Bohai-Winter). Das Schlammsystem umfasst Isolierung und Begleitheizung, um die Viskosität auch dann aufrechtzuerhalten, wenn die Umgebungstemperaturen unter den Gefrierpunkt fallen – sodass Sie in den kältesten Monaten nicht gezwungen sind, den Betrieb zu unterbrechen.

Detaillierte technische Parameter

Anwendungsszenarien

Erkundungsbohrungen in Grenzbecken – Südchinesisches Meer/Ostchinesisches Meer, 50–100 m Wassertiefe, Bohrungen bis 5.000 m zur Erprobung von Karbonat- oder Trübungsvorkommen. Echtzeit-MWD- und Mud-Logs identifizieren Bezahlzonen, reduzieren drahtgebundene Wege und verkürzen die Auswertungszeit um 30 %.

Entwicklungsbohrungen in ausgereiften Feldern – Bohai Bay/Beibu Gulf, 10–50 m Tiefe, Richtungsbohrungen zur Abdeckung mehrerer Verwerfungsblöcke von einem einzigen Standort aus. Die Plattform bietet eine Effizienzsteigerung von 25 % gegenüber älteren Designs – schnellere Auslösungen (Verbindungen in weniger als 2 Minuten) und automatisierte Rohrhandhabung reduzieren den manuellen Arbeitsaufwand.

Workover- und Wiedereintrittsvorgänge – Der Bohrturm und die Unterkonstruktion bewältigen schwerere Lasten für Rohrbergungs- und Fischereiwerkzeuge, sodass kein separates Workover-Schiff erforderlich ist.

Technische Anpassungen und lebenslange Unterstützungssysteme

Die Anpassung der Plattformhardware an spezifische Standortherausforderungen und die Aufrechterhaltung der Betriebsbereitschaft erfordern gezielte strukturelle Änderungen und globale Unterstützung vor Ort:

Strukturelle Anpassung

Die Beinlängen (bis zu 150 m), die Kontaktflächen der Stützen (≥80 m²) und die Hubkapazitäten des Krans sind so konzipiert, dass sie den standortspezifischen Wassertiefen, Bodentragprofilen und Schwerlastanforderungen entsprechen.

Pakete für schwere Umgebungen

Nachrüstungen für kaltes Klima umfassen Niedertemperatur-Hydraulikflüssigkeiten, isolierte Tanks und begleitbeheizte Schlammtröge für Minustemperaturen. Hochtemperatur-Hochdruckpakete (HTHP) verfügen zusätzlich über verstärkte Blowout-Preventer-Stacks (BOP) und einen sekundären 70-MPa-Choke-/Kill-Verteiler.

Globale Logistik und Vor-Ort-Service

Regionale Ersatzteilzentren in Rotterdam, Singapur und Houston lagern stark verschleißende Komponenten für eine schnelle Lieferung, unterstützt durch einen technischen Versand vor Ort innerhalb von 48 Stunden zu den wichtigsten Offshore-Becken.

Einsatzbereitschaft

Telemetriesysteme ermöglichen eine Echtzeit-Fernüberwachung der Rumpfneigung und des Aufbockzustands, gepaart mit einer strukturierten Schulung der Besatzung vor dem Spud, um die Betriebssicherheit vom ersten Tag an zu gewährleisten.

Häufig gestellte Fragen

F: Wie geht die Jack-Up-Bohrplattform mit Richtungsbohrungen um, wenn der Meeresboden uneben ist?

A: Wir überprüfen den geotechnischen Bericht des Standorts und passen die Vorlastreihenfolge an, um ungleichmäßige Setzungen zu vermeiden. Die Spud-Dosen mit großer Stellfläche verteilen den Druck und der Differenzialheber kann das Gefälle des Meeresbodens ausgleichen, bevor mit dem Bohren begonnen wird.

F: Was passiert, wenn die Schlammpumpe beim Bohren eines kritischen Abschnitts ausfällt?

A: Eine identische Standby-Pumpe ist über Verteilerventile angeschlossen – die Umstellung dauert <10 Minuten. Wir haben Ersatzauskleidungen, Kolben und Ventile an Bord vorrätig und es sind monatliche Pumpeninspektionen geplant, um plötzliche Ausfälle zu verhindern.

F: Kann die Plattform über längere Zeiträume mit einer reduzierten Besatzung betrieben werden?

A: Die Automatisierung deckt die Parameter des Hebewerks, des Drehtisches und der Schlammpumpe ab und ermöglicht es einem Bohrer und einem Assistenten, das normale Bohren zu verwalten. Für Fahrten und Verrohrungsläufe empfehlen wir eine Standardmannschaft, aber die Anordnung reduziert die manuelle Handhabung und ermöglicht einen effizienten Betrieb mit 20–25 Mitarbeitern.

F: Wie wird eine gute Kontrolle in tiefen Hochdruckzonen gewährleistet?

A: Das Bohrlochsteuerungssystem ist unabhängig von der Plattformhydraulik und verfügt über einen speziellen Akkumulator und zwei BOP-Stapel (Ring und Stößel). Der Drosselverteiler ist mit einem ausfallsicheren Aktuator auf 70 MPa ausgelegt. Nach jeder Vorbelastung der Beine wird ein vollständiger Drucktest durchgeführt, und unsere Notfallverfahren folgen den IADC-Richtlinien für das Aufbocken in tiefen Gewässern.
