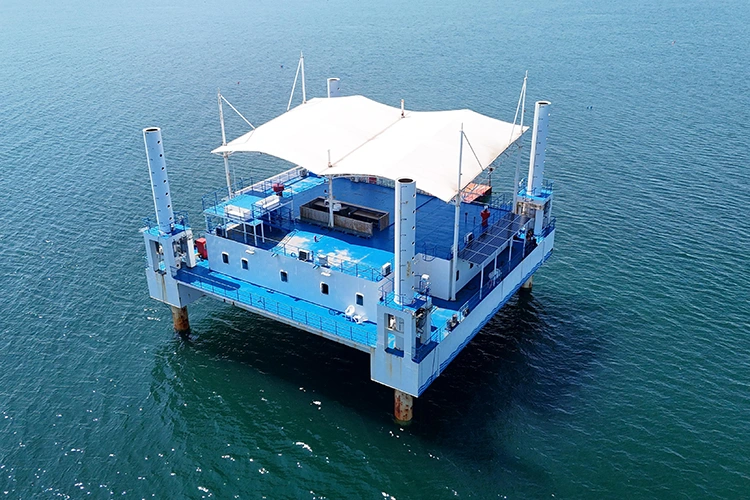

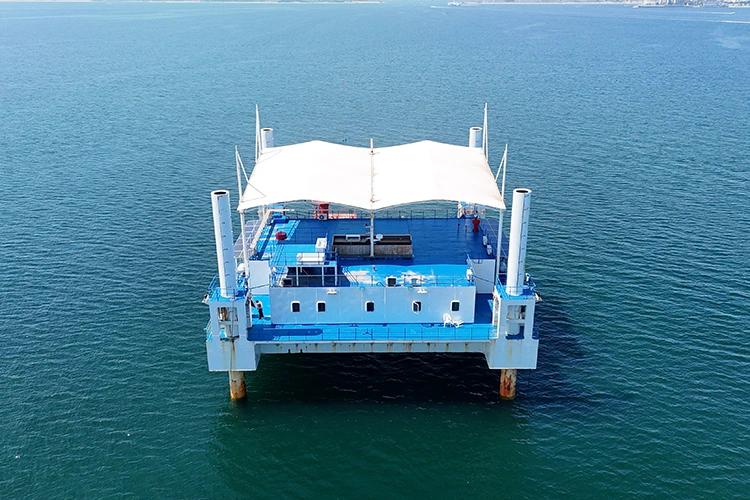

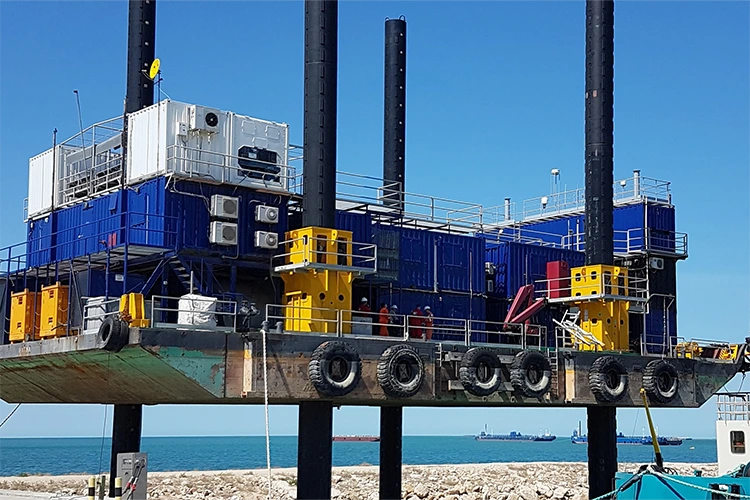

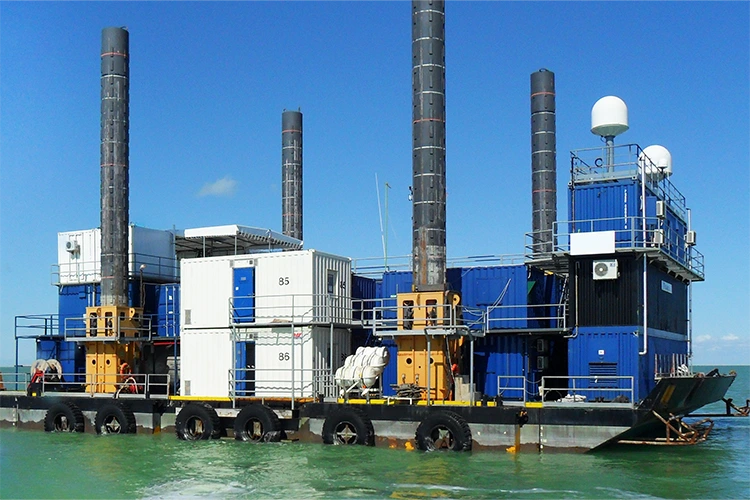

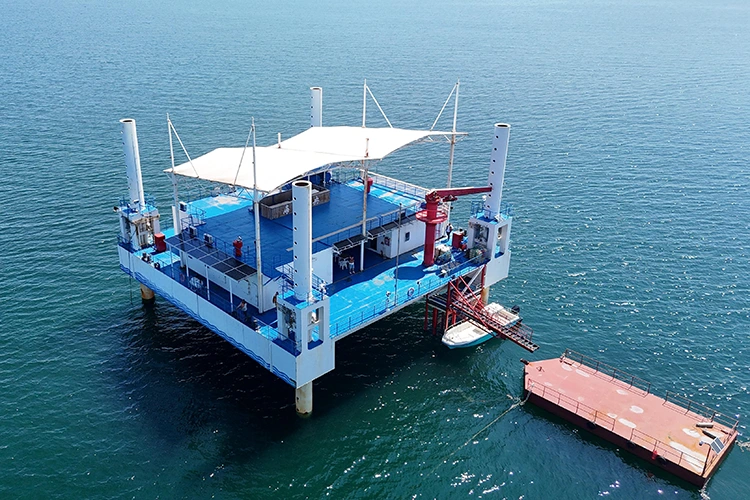

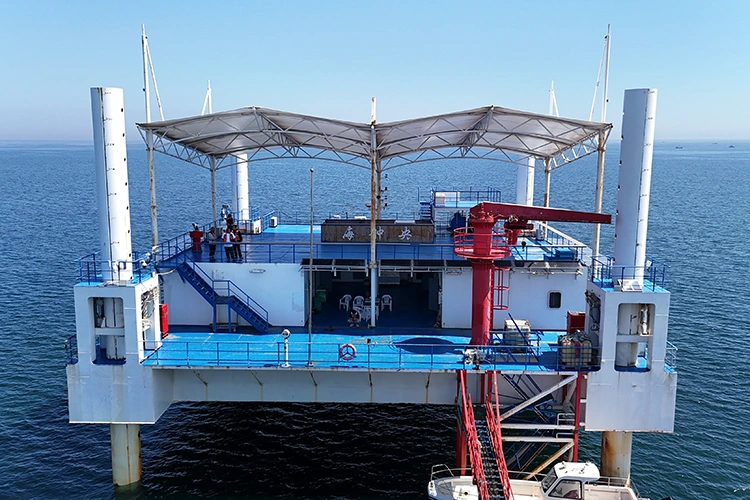

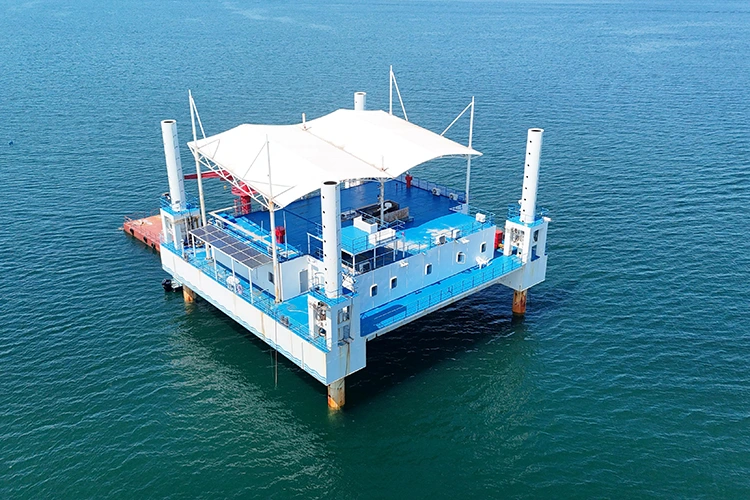

Jack Up Living Quarter-Plattform

Suchen Sie einen zuverlässigen chinesischen Hersteller und Lieferanten? Suchen Sie nicht weiter! Shandong Haiding Shipbuilding Co., Ltd. ist ein führendes Unternehmen, das hochwertige Jack-up-Wohnplattformen anbietet. Die Jack-up-Wohnquartierplattform von Haiding Shipyard ist eine hochbelastbare lebende Hilfsausrüstung, die für Meereswassertiefen von 3 bis 100 m ausgelegt ist, mit einer Stützbeinlänge von 20 bis 100 m und einer Gesamttragfähigkeit der Plattform von 3000 Tonnen. Es umfasst im Kern eine modulare Wohnkabine für 100 Personen (Unterkunft, Verpflegung, Büro), ein medizinisches Unterstützungsmodul und ein Notfallrettungssystem und konzentriert sich auf den langfristigen Personalaufenthalt (30–180 Tage) und lebende Unterstützungsaufgaben für Offshore-Öl- und Gasfelder, Windkraftplattformen und Tiefseetechnik. Mit Blick auf die Schwachstellen des Meereslebens wie „schlechter Komfort, schwierige Versorgung und hohe Sicherheitsrisiken bei komplexen Seebedingungen“ realisiert es eine integrierte Unterstützung von „Wohnen + Büro + medizinische Versorgung + Notfall“ durch eine starre CCSB-Stahlplattenstruktur (Streckgrenze ≥235 MPa), eine konstante Temperatur- und Feuchtigkeitskontrolle der Umgebung und eine windwellenbeständige stabile Konstruktion (Windwiderstand der Klasse 11). Der Wohnkomfort des Personals erreicht 90 % des Standards an Land, und der Versorgungszyklus wird auf 30 Tage verlängert, was eine „äußerst komfortable, äußerst zuverlässige und äußerst sichere“ Wohnlösung für die Schiffstechnik bietet.

Modulares Wohnkabinendesign, hoher Komfort

Wohnunterstützung für 100 Personen: Die Jack-Up-Wohnquartierplattform von Haiding Shipyard verfügt über mehrschichtige, modulare Wohnkabinen (insgesamt 3–4 Etagen, 1200–1500 m² Gesamtfläche), einschließlich Einzel-/Doppelschlafsälen (insgesamt 50 Zimmer, 15–20 m² pro Zimmer, ausgestattet mit eigenem Bad, Kleiderschrank, Klimaanlage), öffentlicher Kantine (Platz für 80 gleichzeitig speisende Personen, ausgestattet mit insgesamt 50 m³). Kühl-/Gefrierschrank), Bürobereich (20 Arbeitsplätze + 2 Besprechungsräume), Unterhaltungsbereich (Fitnessraum, Leseraum, audiovisueller Raum), um den Lebens- und spirituellen Bedürfnissen des Langzeitaufenthaltspersonals gerecht zu werden;

Konstante Temperatur- und Luftfeuchtigkeitskontrolle: Die Jack-up-Wohnquartierplattform von Haiding Shipyard ist mit einer zentralen Klimaanlage (Temperaturregelung 22–26 °C, Luftfeuchtigkeit 40–60 %) und einem Luftreinigungssystem (PM2,5-Filtrationseffizienz ≥95 %) ausgestattet; Die CCSB-Stahlblechkabine verfügt über eine isolierte Sandwichbauweise (Wärmeschutzkoeffizient ≤0,03 W/(m·K)), die in Meeresgebieten von -20℃~40℃ ein angenehmes Raumklima aufrechterhalten kann, ohne durch äußere Temperaturschwankungen beeinträchtigt zu werden.

Vollständige Wohnunterstützung, hohe Praktikabilität

Medizinische und Notfallunterstützung: HAIDING SHIPYARD Jack-Up-Wohnquartierplattform, ausgestattet mit einer standardmäßigen medizinischen Kabine (einschließlich Behandlungsraum, Notaufnahme, Medikamentenlagerschrank), die für die Bewältigung häufiger Krankheiten und die Erste Hilfe bei Traumata geeignet ist; Integriert eine Notunterkunftskabine (Anti-Explosionsdruck ≥0,15 MPa, bietet Platz für 100 Personen) und ein Brandschutzsystem (automatische Sprinkleranlage + Gasfeuerlöschung), um den Sicherheitsanforderungen des Personals in Extremsituationen gerecht zu werden;

Unabhängige Versorgung und Energieversorgung: HAIDING SHIPYARD Jack up Living Quarter Platform, ausgestattet mit einem 200 m³ Frischwasserspeichertank (Tagesverbrauch 1,5 m³/Person, deckt den 30-Tage-Vorrat) und 100 kW Solar-Photovoltaikmodulen (Hilfsstromversorgung, Reduzierung des Dieselverbrauchs um 20 %), kombiniert mit 2 Sätzen 500 kW Dieselgeneratoren (einer im Einsatz, einer im Standby-Modus), wodurch eine unabhängige Garantie für Energie und Frischwasser realisiert und reduziert wird Abhängigkeit von externen Versorgungsschiffen.

Vollständige Anpassung an die Wassertiefe

Anpassung der Stützbeine und der Struktur: Die Hubplattform für Wohnquartiere der HAIDING SHIPYARD verfügt über 3 geteilte Stützbeine (Durchmesser 2,5–3,0 m, Material: CCSB-Marinestahlplatte) mit anpassbarer Länge von 20–100 m, die sich an eine Wassertiefe von 3–100 m anpassen: 20–40 m kurze Beine für flaches Meer (3–20 m), 40–70 m mittlere Beine für mittleres Meer (20–50 m), 70–100 m lange Beine für Tiefsee (50–100 m); Spud-Dosen verfügen über ein rutschfestes Design (Kontaktfläche ≥70㎡, verschweißt mit CCSB-Stahlplatte), um ein Verrutschen auf schlammigen Meeresböden zu verhindern;

Modularer Einsatz, komfortabler Betrieb und Wartung

Sektionaler Transport und Montage: Die Jack-up-Wohnquartierplattform der HAIDING SHIPYARD ist in 5–7 Abschnitte unterteilt (Hauptplattformabschnitt, Stützfußabschnitt, Wohnkabinenmodulabschnitt, alle mit CCSB-Stahlplatte verschweißt) mit einem maximalen Einzelabschnittsgewicht von ≤ 100 Tonnen, die weltweit mit Hochseeschiffen und Halbtauchschiffen transportiert werden können; Die Montage vor Ort wird mit Flanschen und vorgespannten Schrauben abgeschlossen und dauert bei schwimmenden Schiffskränen 8–12 Tage, was 40 % kürzer ist als der Einsatzzyklus herkömmlicher lebender Versorgungsschiffe;

Modulare Wartung von Wohneinrichtungen: Kerneinrichtungen wie Klimaanlagen, Frischwasseraufbereitungsgeräte und Generatoren sind modular aufgebaut und können im Falle eines Ausfalls als Ganzes zerlegt und ersetzt werden, wodurch die Wartungszeit auf 8 Stunden pro Zeit verkürzt wird. Das Spud-Bein-Rack wird mit CCSB-Stahlblech (Härte ≥200HB) vergütet, hat eine Lebensdauer von ≥20 Jahren in Tiefseeumgebungen und jährliche Wartungskosten, die 30 % niedriger sind als bei herkömmlichen lebenden Versorgungsschiffen.

Technische Parameter

Anwendungsszenarien

Personalunterstützung für Offshore-Öl- und Gasfelder

Langfristiges Wohnen: In Öl- und Gasfeldern (Wassertiefe 30–80 m) im Südchinesischen Meer und in der Bohai-Bucht bieten Sie 30–90 Tage Wohnunterhalt für 50–100 Bohr-/Produktionspersonal; Der modulare Aufbau der Wohnkabine ermöglicht eine flexible Konfiguration des Schlafsaals entsprechend dem Geschlecht und der Position des Personals. die Kantine bietet täglich 3 warme Mahlzeiten; der Fitnessraum und der audiovisuelle Raum entlasten das Personal durch Offshore-Arbeiten;

Medizinische und Notfallunterstützung: Die medizinische Kabine ist mit professionellem medizinischem Personal ausgestattet, das in der Lage ist, häufige Probleme wie Erkältungen und Verletzungen zu behandeln. In Notsituationen stellt es für die Telemedizin über Satellitenkommunikation eine Verbindung zu Krankenhäusern an Land her. Die Notunterkunftskabine kann die Sicherheit des Personals in Extremsituationen wie Taifunen und Explosionen gewährleisten und in Zusammenarbeit mit dem Notstromaggregat der Plattform eine 72-Stunden-unabhängige Stromversorgung gewährleisten.

Tiefseetechnische Notfallunterstützung für den Lebensunterhalt

Umsiedlung von Notfallpersonal: Bei Notfallprojekten wie der Bergung versunkener Schiffe und der Notfallreparatur von U-Boot-Pipelines muss die Plattform schnell bereitgestellt werden (Montagezyklus ≤ 10 Tage), um 30–50 Notfallpersonal vorübergehend unterzubringen. Die Wohnkabine kann die Belüftung, Wasserversorgung und Stromversorgung innerhalb von 24 Stunden in Betrieb nehmen und so den schnellen Reaktionsbedarf bei Notfalleinsätzen erfüllen.

Lebensunterhalt nach einer Katastrophe: Bieten Sie nach Schiffsunfällen (z. B. Plattformbränden und Kollisionen) vorübergehende Wohnunterstützung für das betroffene Personal. die Sanitätskabine kümmert sich um die Behandlung von Verletzten; Die Notunterkunftskabine bietet einen sicheren Wohnraum, bis das Personal an Land oder auf andere Plattformen verlegt wird.
